Спецпредложение на Pinnacle BX 700DD

СПЕЦПРЕДЛОЖЕНИЕ!

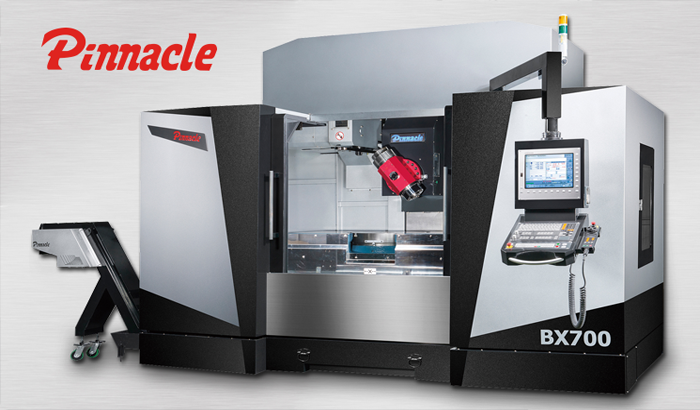

5-ти осевой обрабатывающий центр с ЧПУ Pinnacle BX 700DD - в наличии, короткий срок поставки.

Подробности: +7 (499) 550-02-52 / info@coamg.ru



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Функциональные возможности

Поверхность стола

18 х 125 мм х 5 шт

Размеры стола

1 600 х 700 мм

Макс. нагрузка на стол

1 000 кг

Расстояние от шпинделя до поверхности стола
(шпиндель вертикально)

110 ~ 790 мм

Расстояние от шпинделя до поверхности стола
(шпиндель горизонтально)

220 ~ 1 030 мм

Перемещение по осям

По оси X

1 400 мм

По оси Y

710 мм

По оси Z

680 мм мм

Спецификация шпинделя

Мощность (30 мин / непрерывно)

19,4 [30min] / 15 кВт

Максимальная частота вращения шпинделя

15 000 об/мин

Макс. крутящий момент (30 мин / непрерывно)

173 / 71,6 Нм

Тип привода

Мотор шпиндель

Тип конуса шпинделя

ВТ 40

Спецификация поворотной головы

Тип привода

Прямой привод

Угол поворода

± 120°

Макс. скорость поворота

50 об/мин

Усилие зажима

2 950 Нм

Рабочее усилие

689 Нм

Поворотный стол

Тип привода

Прямой привод

Диаметр поворотного стола

630 мм

Скорость вращения

50 об/мин

Макс. нагрузка на поворотный стол

1 000 кг

Перемещения

Ускоренное перемещение по оси X

36 м/мин

Ускоренное перемещение по оси X

36 м/мин

Ускоренное перемещение по оси X

24 м/мин

Рабочая подача

10 000 м/мин

Инструментальный магазин

Количество инструментов

40 поз.

Макс. диаметр инструмента

75 мм

Макс. длина инструмента

250 мм

Макс. вес инструмента

8 кг

Точность

Точность позиционирования линейных осей

0,005

Точность позиционирования поворотных осей

10"

Повторяемость линейных осей

0,003

Повторяемость поворотных осей

6"

Основные размеры

Длина х Ширина х Высота

3 890 х 2 180 х 3 200 мм

Вес

12 000 кг

Напряжение

380В±10%, 60 Гц, 3 фазы

Потребляемая мощность

40 кВт

Требования к сжатому воздуху

Давление 0.6 Мпа

Объем бака СОЖ

450 л

Модель ЧПУ

HEIDENHAIN TNC640

Комплектация

- 15” TFT Цветной монитор
- Выносной маховик HR510
- Динамический мониторинг столкновений DCM SOFTWARE
- Автоматическая коррекция траектории инструмента TCPM SOFTWARE
- Система калибровки 5-ти осевого станка с эталонным шариком KINEMATICS SOFTWARE, touch probe
- Написание постпроцессора
- Освещение рабочей зоны
- Система СОЖ
- Система подачи СОЖ через шпиндель 20Бар
- Охлаждение шпинделя маслом
- Ограждение рабочей зоны кабинетного типа
- Пневматический противовес
- Охлаждение маслом ШВП осей X, Y, Z
- Оптические линейки осей X, Y, Z
- Угловые энкодеры осей B, С
- Маслоотделитель
- Стружечный конвейер
- Сигнальная лампа 3-х цветная
- Трансформатор
- Система смазки
- Установочные оборы
- Набор инструментов для обслуживания станка
- Инструкции: по программированию, для оператора, схема электроцепей
- Упаковка

ВИДЕО:
