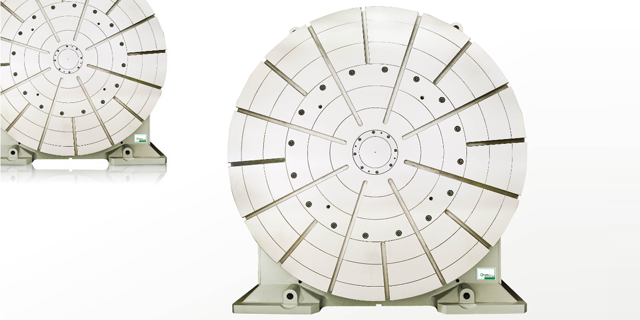

Серия индексных столов GANRO


Индексные столы, производства компании GANRO (Тайвань).


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель

DC-250R

DC-320R

DC-400R

DC-500R

Ø, мм

250

320

400

500

Ø сквозного центрального отверстия, мм

30

60

60

130

Высота центров при вертикальной установке, мм

185

210

250

310

Общая высота при вертикальной установке, мм

315

380

460

570

Общая высота при горизонтальной установке, мм

200

240

260

290

Ширина Т-пазов, мм

12Н7

14Н7

14Н7

18Н7

Ширина направляющего блока, мм

18Н7

18Н7

18Н7

18Н7

Сервомотор FANUC

α8i

α12i

α12i

α22i

Сервомотор MITSUBISHI

HF-153

HF-203

HF-203

HF-353

Сервомотор SIEMENS

1FK7063

1FK7083

1FK7083

1FK7101

Сервомотор HEIDENHAIN

QSY116J

QSY155B

QSY155B

QSY155D

Общее передаточное число

1:72

1:72

1:90

1:180

Макс. обороты, об/мин

27,7

27,7

22,2

11,1

Мин. дискретность перемещения, град.

5

1

1

1

Точность индексирование, сек.

10

10

10

10

Точность позиционирования / повторяемость, сек.

3

3

3

3

Усилие гидрозажима (35кг/см2), кг*м

3 000

3 500

4 300

6 100

Макс. рабочий вес, вертикальный, кг

300

400

600

800

Макс. рабочий вес, горизонтальный, кг

125

200

350

450

Макс. осевая нагрузка, F, кгс

3 500

4 500

6 000

7 000

Макс. осевая нагрузка, FxL, кгс.м

200

380

550

830

Макс. осевая нагрузка, FxL, кгс.м

275

500

770

1 160

Крутящий момент привода, кгс.м

90

156

320

460

Вес нетто, кг

130

250

330

550
