Стандартная серия (мотор сзади) Tanshing


Стандартная серия поворотных столов (мотор сзади), производства компании Tanshing (Тайвань).


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель

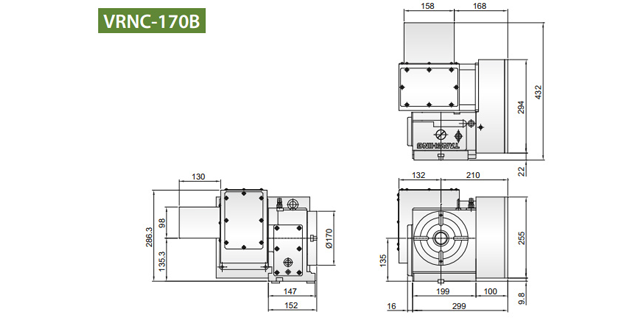

VRNC-170B

VRNC-210B

VRNC-255B

Диаметр стола, мм

170

210

255

Высота стола при вертикальной установке, мм

135

160

160

Диаметр центрального отверстия, мм

35Н7

45Н7

45Н7

Ширина Т-пазов, мм

12Н7

12Н7

12Н7

Ширина направляющего блока, мм

18Н7

18Н7

18Н7

Мин. дискретность перемещения, град.

0,001

0,001

0,001

Точность индексирования, сек.

20"

20"

20"

Повторяемость, сек.

4"

4"

4"

Сервомотор FANUC

α4i

α4i

α4i

Сервомотор MELDAS

HF-54T

HF-54T

HF-54T

Общее передаточное число

1/90

1/90

1/90

Макс. момент инерции, кг-см-сек2

4,9

4,9

4,9

Макс. обороты, об/мин

44.4 (4000)

44.4 (4000)

44.4 (4000)

Давление / зажимная система, кг/см2

5 / Pneumatic

5 / Pneumatic

5 / Pneumatic

Зажимной момент, кг-м

8

8

8

Макс. нагрузка, вертикальная, кг

75

75

75

Макс. нагрузка, горизонтальная, кг

150

150

150

Макс. нагрузка, с задней бабкой, кг

150

150

150

Вес нетто (без двигателя), кг

62,5

76

77,5
