LS-240

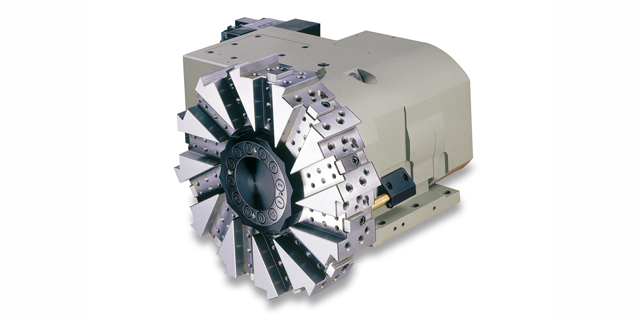

Гидравлические револьверные головки LS-240, производства компании Lio Shing (Тайвань).

- Высокая точность индексирования, быстрая смена инструмента
- Головка вращается благодаря гидравлическому двигателю с высоким крутящим моментом
- Зажим/разжим осуществляется благодаря гидравлическому приводу
- Головка может быть установлена справа или слева (выбор инструменты с произвольным расположением)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель

LS-240

Высота центров

120 мм

Инструмент

6T / 8Т / 10Т

300 м/м

340 м/м

10Т

410 м/м

Расточный инструмент

Ø32 Ø40

Инструмент для наружной обработки

Ø20 Ø25

Боковой резец

Ø20 Ø25

Смена инструмента (от инструмента к инструменту)

0.4 сек.

Смена инструмента (вкл. время зажима)

0.5 сек.

Время индексации на 180°

1.6 / 2 / 2.3 сек.

Время индексации 180° (вкл.время зажима)

1.2 / 1.4 / 1.5 сек.

Тип гидравлической системы

OMM80/100

Электроклапан

AC 110V DC 24V

Гидравлическое рабочее давление

(34-40) 35 бар

Повторяемость

0.003 мм

Вес нетто (без диска)

131 кг

Тип торцевого зубчатого соединения

24180

Скорость подачи

40 л/мин

Боковое давление

4.396 кгс

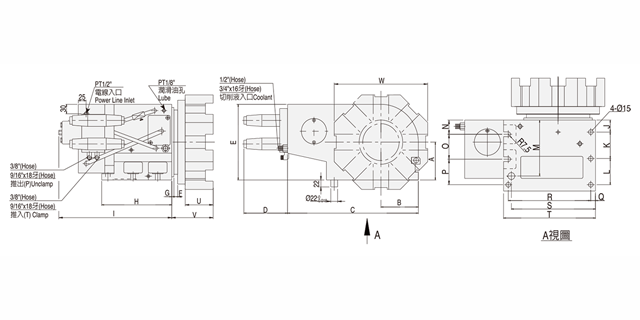

РАЗМЕРЫ (рис.2):

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

120

120

420

140

240

12

7

225

363

38

84

83

177.5

45

79

81

15

265

270

295

90

133

300
