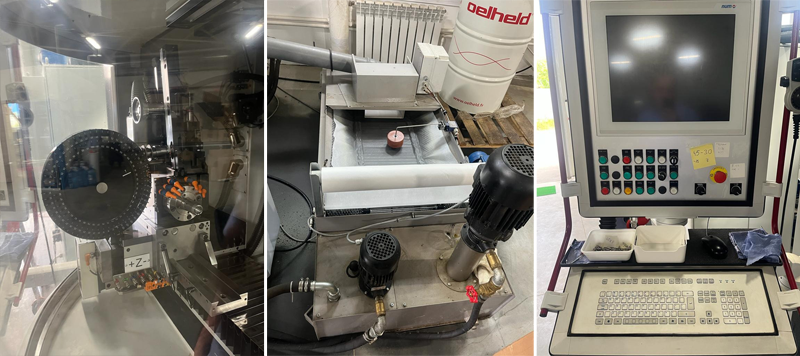

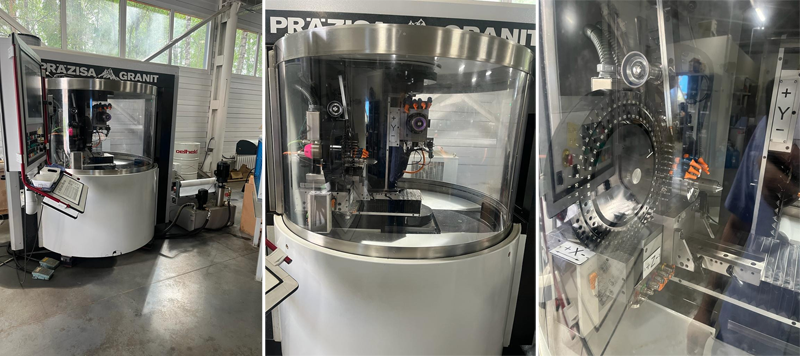

Hawemat 2001 / БУ / 2020 г.в.

5-ти осевой шлифовальный станок с ЧПУ Hawemat 2001, производства компании Hawema (Германия). Станок предназначен для экономически эффективного производства и переточки быстрорежущих и твердосплавных стандартных фрез (цилиндрических, конических, сферических, с плоским торцом) и сверл (4 вида исполнения режущей части), а также ступенчатых сверл – до 3-х диаметров.

Компания придает особое значение высококачественным элементам станка. Мотор-шпиндели имеют биение менее 2 микрон. Высокоточные направляющие для максимальной жесткости и точности и постоянно смазываются. Работа кинематической схемы, запатентованной по всему миру, со шлифовальной стойкой в двойных подшипниках (оси Y и B) обеспечивает максимальную жёсткость и точность с исключительной свободой перемещения.

Особенности:
- Укомплектованная рама станка на граните полностью интегрированная со станиной станка, что обеспечивает наивысшую жесткость и наименьшее тепловое расширение всей системы.
- Все оси, сконструированные на опорной плите из гранита с прямой измерительной системой (оси X, Y и Z) и высокоточными направляющими, непосредственными двигателями и вращающимися осями.
- Ось шлифовального шпинделя с двойной опорой интегрирована в гранитное основание.

Кинематика станков компании Hawema, запатентованная по всему миру:
- Короткие длины перемещений
- Оптимальное время цикла
- Компактная конструкция
- Модульная конструкция
- Высокая жесткость системы «СПИД»
- Наивысшая точность
- Отличные характеристики шлифования

Система ЧПУ NUM-Flexium/Axium-Power:
- Цифровое устройство ЧПУ для наивысших требований, NUM-Flexium/Axium-Power с приводами осей с цифровым управлением
- Прямой привод с наивысшей дискретностью измерения (опционально с моментным двигателем)
- 15-дюймовый цветной TFT дисплей с функциональными клавишами

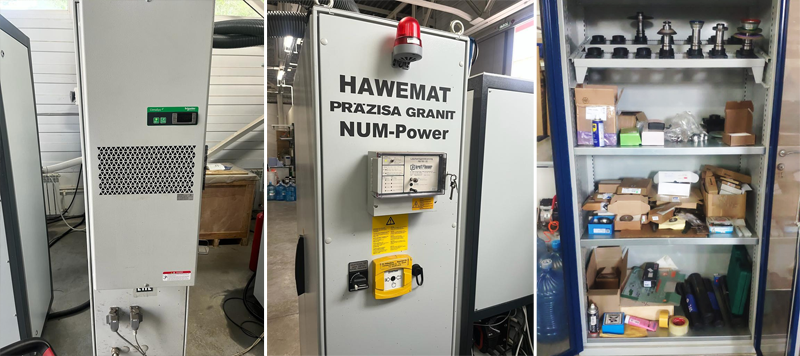

- Электрический шкаф с оптимальной компоновкой и доступностью для легкого обслуживания
- Вращающаяся стойка ЧПУ, соединенная посредством волоконной оптики для удобного управления
- Офисный ПК может быть легко встроен в электрический шкаф быстро заменён даже после многих лет службы, включая обновления до последнего современного технического уровня без высоких инвестиционных затрат

Технические характеристики:

Размеры заготовки
Максимальная обрабатываемая длина инструмента	210 мм
Максимальный обрабатываемый диаметр инструмента (гарантированный)	120 мм
Измерительная система
Измерение инструмента	Marposs измерительный щуп
Измерение шлифовального круга	Marposs измерительный щуп
Привод шпинделя (прямой привод)
Мощность высокопрецизионного двигателя с водяным охлаждением	14,5 кВт
Бесступенчатое программное регулирование скорости	0 - 10 000 оь/мин
Шлифовальные круги
Максимальный диаметр	125 мм
Кол-во шлиф. кругов на одной оправке	от 1 до 4
Программно контролируемая подача СОЖ	3 сопла
Оправка для шлифовальных кругов	HSK 50 DIN 69893
Шпиндель заготовки
Стандартная оправка для заготовки	Шпиндель, конус SK 40
Прямой привод	2 000 об/мин
Система зажима (стандарт)	механическая / ручная
Система зажима (опция)	пневматическая / автоматическая
Управление
ЧПУ	NUM Flexium
Компьютер	iNTEL CORE i5 32-bit
Монитор	TFT, цветной 19”
Система подачи СОЖ
Система	несколько типов/p>
Емкость	300 - 600 л
Давление помпы	4,5 - 6 атм
Перемещения осей
Продольное, ось X	310 мм
Поперечное, ось Z	190 мм
Вертикальное, ось Y	220 мм
Разрешение по осям X-Y-Z	0,0001; 0,0003 мм (опция оптические линейки)
Скорость по осям X-Y-Z	15 м/мин
Ось C	360 град
Точность позиционирования по оси C	0,0001 мм
Перемещение осей
Скорость по оси C	2 000 об/мин
Поворотная ось B	195 град
Приводы по осям	цифровые серво-моторы с высоким уровнем выходного сигнала
Дополнительно
Год выпуска станка	2020
Год ввода в эксплуатацию	2021
Размеры станка: В х Диаметр / Вес	2100 х Ф 1500 мм / 4500 кг
Подача воздуха	8 бар
Расход воздуха	125 л/мин
Электропитание	400 / 380 В – 50 Гц / 40 A
Номинальная мощность	31 кВт

Комплектация:
- Станина станка выполнена из гранита - Portal Design
- Полное кабинетное ограждение станка
- Клапан компенсации давления
- Управляемые клапаны охлаждающей жидкости
- Маслосборник (V 2 A), две части
- Подготовка к подключению центральной системе фильтрации СОЖ
- Подготовка к подключению уловителя масляного тумана
- Двойные подшипники - встроены в гранитную станину
- Высокоточное наведение по всем осям (оси Z, X, Y)
- Круглый стол оси B - прямой привод
- Индексирующая головка (ось C) ISO 40 с масляным охлаждением
- Моментный двигатель с прямым приводом и измерительной системой Heidenhain
- Высокоточный шлифовальный шпиндель: прямой привод 20 кВт / S6 с зажимной системой для шлифовальных кругов оправка HSK 50
- Трехмерный измерительный щуп 3D c измерительным ПО и зондированием инструмента в полностью автоматизированном цикле
- Электронный маховичок
- Цифровое отображение перемещений по осям с высоким разрешением
- Система ЧПУ Hightech CNC Flexium + 68 с ПО NUMROTO plus®
- 19 " монитор с сенсорным экраном TouchScreen c рабочей клавиатурой
- Система автоматического измерения шлифовального круга (длина и диаметр)
- Сменный магазин на три шлифовальных круга с прямым приводом
- Автоматическая централизованная система смазки по осям X, Y, Z
- Уловитель масляного тумана
- Автоматическая система пожаротушения СО2
- Адаптер шлифовального круга HSK 50 50 x 20 x 115 мм – 2 шт
- Адаптер шлифовального круга HSK 50 50 x 20 x 125 мм – 2 шт
- Система безопасности (включая программное обеспечение, ключ USB и USB-коннектор в шкафу управления)
- Дополнительная сетевая карта в ЧПУ станка, TeamViever для телекоммуникации в ходе проведения работ
- Комплект программного обеспечения NUMROTO plus® пакет Complex
- Автоматическое поддерживающее устройство
- Система автоматической загрузки заготовок ILS 35 (на 35 позиций)
- Патрон Schaublin W 15
- Система пневматического зажима заготовок Hawema PHS 2700
- Программное обеспечение NUMROTO 3D
- Станция фильтрации СОЖ (Hawema)
- Охладитель СОЖ (Hawema)
