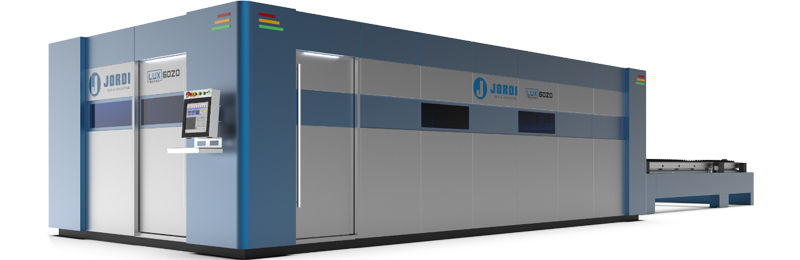

Установки лазерной резки Jordi серии LUX

Компания JORDI уже более 40 лет выпускает машины по обработке листового металла для предприятий машиностроительной отрасли. За это время компанией накоплен огромный опыт по проектированию и производству станков. Оставаясь лидером продаж оборудования своего типа на внутреннем рынке Испании, компания ведет активную экспортную политику и продает свои станки по всему миру. Качество, надежность и долговечность - ключевые преимущества оборудования JORDI.

Представляем вам новинку компании - установки лазерной резки серии LUX!

Конструкция станка.

JORDI лазерный режущий центр LUX серии с приводом на рейке/шестерне является высокоскоростной, высокоточной режущей системой, для листового металла в зависимости от рабочей зоны обработки. Система работает по принципу летающей оптики, что означает статичное позиционирование материала, а режущая головка перемещается по осям Х и Y под управлением ЧПУ. Конструкция станка гарантирует высокую степень ускорения 2G наряду с прямым инкрементальным измерением. Это позволяет добиваться прецизионной резки геометрических компонентов. Комплектующие установок лазерной резки серии LUX только европейских производителей.

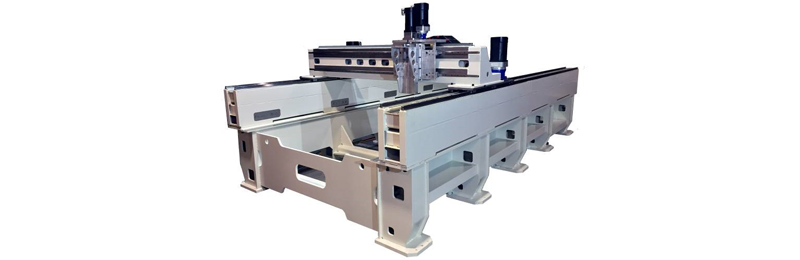

Машинная рама и портал резки изготовлены в виде стальной конструкции со снятыми напряжениями.

Образующиеся при резке газы и шлаки отфильтровываются несколькими камерами в процессе резки, а шлак собирается в контейнере фильтро-вентиляционной установки. Для повышения производительности и сокращения времени подготовки резки, оборудование оснащено автоматическим сменным столом.

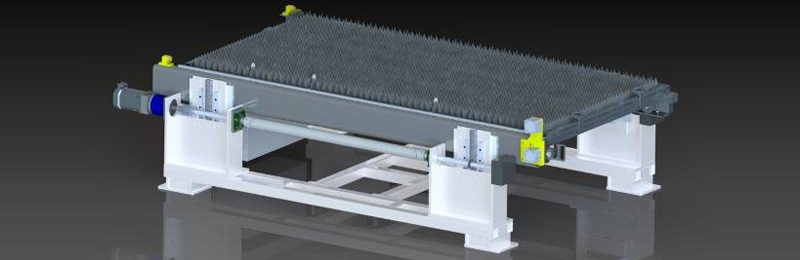

Автоматический сменный стол.

Для повышения производительности машина лазерной резки оснащена автоматическими взаимозаменяемыми столами. Для загрузки/разгрузки рабочей зоны без прерывания процесса резки, система сменных столов оснащена приводом от сервомоторов.

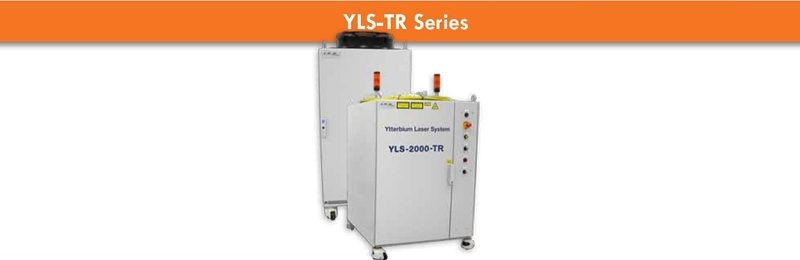

Лазерный источник.

Станок JORDI оснащен новейшим оптико-волоконным резонатором производства IPG Photonics. Динамическая работоспособность всего ряда резонаторов IPG позволяет контролировать мощность излучения от 10% до абсолютного максимума без каких либо изменений в расходимости луча. Это позволяет работать от одного источника по всему диапазону задач, как на низких, так и на высоких мощностях. IPG лазеры являются пионерами технологии и отличаются высочайшим качеством луча:
- Лучшее фокальное пятно.
- Большая глубина поля для разных фокусирующих линз.
- Пониженный износ линз.

Резонатор способен передавать луч на длину до 100м с использованием волокна разных диаметров. Волоконные резонаторы относятся к монолитным твердотельным лазерам, с конструкцией волокно-волокно, в которой не требуется дополнительных зеркал и оптики для настройки. Они более компактны и легки по сравнению с СО2 лазерами, более просты в инсталляции и обслуживании.

Преимущества:
- превосходное качество луча
- постоянное качество луча на всех диапазонах мощности
- не требуют обслуживания
- модульная конструкция "Plug & Play"
- компактная, легкая и простая установка
- время жизни диодов: 100.000 часов
- не требуется газов для резонатора
- отсутствие механических деталей
- отсутствие фильтров, насосов, зеркал и трубопроводов
- низкое потребление энергии

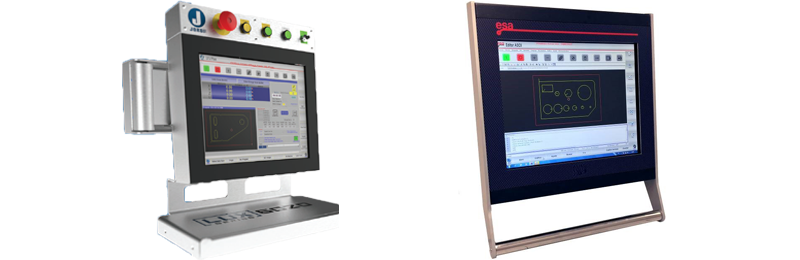

ЧПУ.

ЧПУ ESA 660 PC TOUCH является высокоэффективной системой на 64-bit микропроцессоре и интегрированном ПК. ЧПУ имеет полный комплект базы данных материалов для всех стандартных применений в лазерной резке.
- мощность лазера контролируется как функция, со скоростью, временем, и перемещением
- функция возврата к началу цикла
- опциональные функции
- до 31 осей на 10 разных каналах
- 6 MB расширяющейся памяти, и USB для внешней памяти
- Дисплей 19” TFT LCD, SXGA-1280x1024, процессор 2GHz, AMD GX-420CA

Лазерная головка.

Режущая головка оснащена ёмкостным датчиком для обеспечения постоянного зазора между форсункой и материалом. Это гарантирует точное позиционирование фокуса за счет быстрой регулировки оси Z.
- быстрая смена картриджа для различной фокальной длины в обеспечение превосходной резки на всем диапазоне, замена картриджа происходит в течение секунд
- для высокоскоростной резки, режущая головка оснащена системой высокого давления до 25 бар
- стандартная линза интегрирована в картридж, не требующий единичных настроек, что повышает производительность и снижает настроечное время

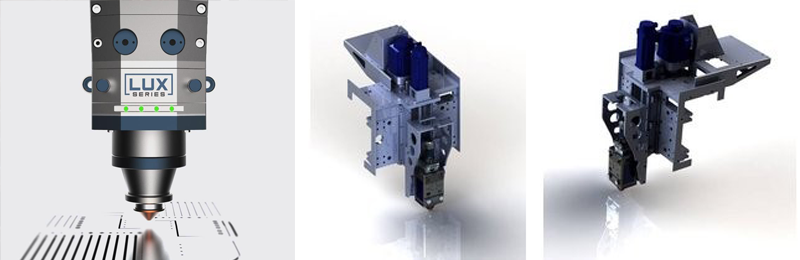

Детали конструкции режущей головки.

Динамические лазерные станки требуют легких, интеллектуальных режущих головок. Даже в минимально возможном пространстве ProCutter предлагает полностью интегрированную сенсорную систему, которая контролирует процесс резки и предоставляет пользователю соответствующую информацию. Головка гарантирует, что каждый компонент можно воспроизводить с высокой степенью качества.

ProCutter Zoom (опция).

Вы можете обрабатывать широкий диапазон толщин и материалов листа с помощью ProCutter Zoom. Фокальное положение и фокусный диаметр могут варьироваться независимо друг от друга - и с регулируемым увеличением от 1,25x до 2,5x, размер лазерного пятна в процессе может быть изменен в 2 раза. APP ProCutter используется для визуализации состояния лазерной режущей головки и запроса сообщений об ошибках.
- оптика для автоматической регулировки диаметра фокусировки
- без потерь времени, быстродействующее измерение расстояния
- постоянный контроль защитного окна
- полностью пылезащитный корпус с защитными окнами
- индикация рабочего состояния светодиода
- отображение рабочих параметров через Bluetooth и интерфейс для управления станком
- контроль давления в зоне сопла (газовая резка) и в головке.

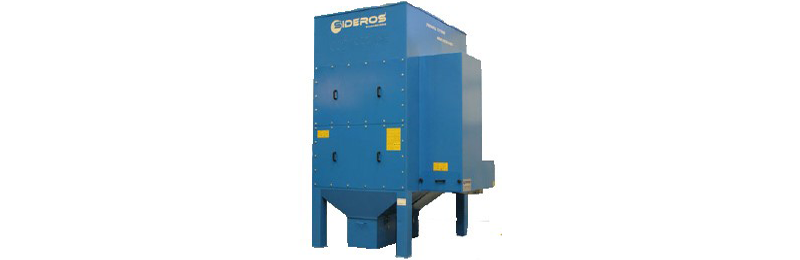

Фильтро-вентиляционная установка.

Фильтр необходим для вытяжки газов и шлаков в процессе резки. Рама фильтра выполнена из стали и содержит:
- шлаковый бункер
- 4 огнеупорных картриджа
- устройство сжатого воздуха для продувки картриджей
- VCM451S(3кВт) вентилятор

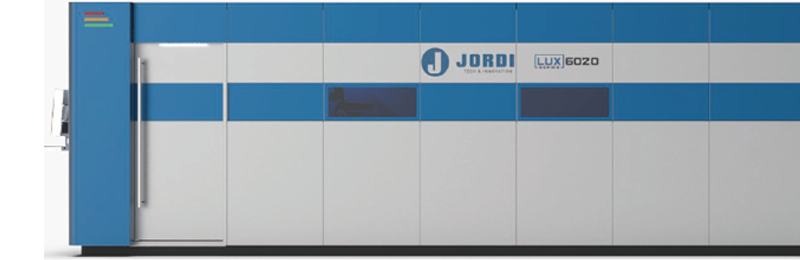

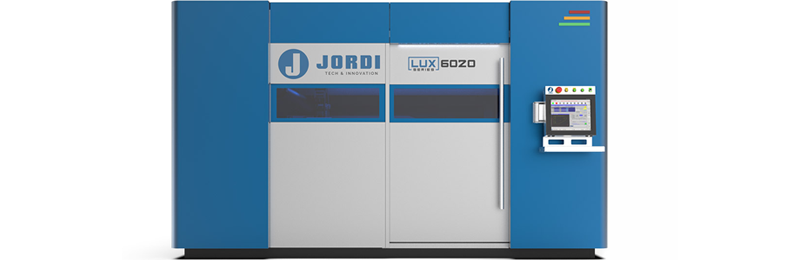

Техника безопасности.

Система лазерной резки, машина и ЧПУ защищены устройствами безопасности рабочего места. К системе безопасности относится также предотвращение введения некорректных программ во избежание коллизий режущей головки с поверхностью обрабатываемой заготовки. Система диагностики сообщает оператору актуальный статус состояния системы и содержит диалоговый интерфейс на сенсорном дисплее для нахождения и исправления ошибок. Важнейшей составляющей системы безопасности является изготовленный согласно техническим нормам СЕ защитный корпус машины с раздвижными дверями на магнитных сенсорах, для защиты оператора от лазерного излучения. Вся рабочая зона защищена и огорожена раздвижными дверями. Они могут быть открыты и оставлять полный доступ на участке в случае регулировки. Пока машина находится в рабочем режиме, все двери удерживаются магнитными датчиками. Соответствие всем стандартам СЕ.

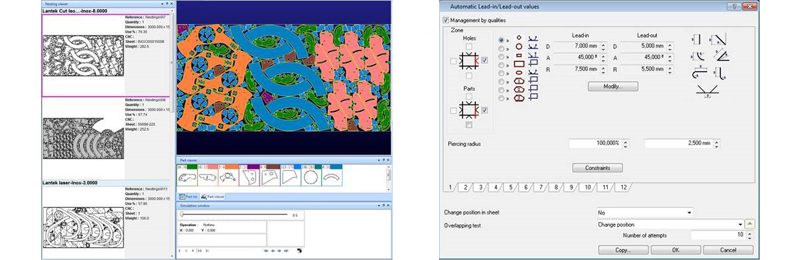

Программное обеспечение Software LANTEK-Expert CUT-PLUS (Cutting system and Automatic Nesting).

- определение геометрии заготовки
- определение геометрии резки
- автоматическая последовательность резки
- COMON CUTTING, useful cutting between pieces
- безостановочная резка, для сокращения количества врезных отверстий.
- калькуляция резки
- калькуляция веса, периметра детали
- оптимизация подачи
- автоматический отрез остатков
- технические диаграммы толщин и материалов
- управление качеством резки
- автоматическое управление динамикой резки
- обходные линии и отверстия
- рабочие списки
- DXF, DWG интерфейс (CAD)
- управление заказами
- управление листами, деталями и остатками
- автоматический нестинг (раскладка)
- ручной нестинг, интерактивный
- нестинг по зонам
- определение минимального пространства между вырезаемыми деталями
- внутренние отверстия, оптимизация

Ознакомиться с моделями и приобрести оборудование можно в разделе Установки лазерной резки Jordi серии LUX
