Спецпредложение на SICMI PCL 70

СПЕЦПРЕДЛОЖЕНИЕ!

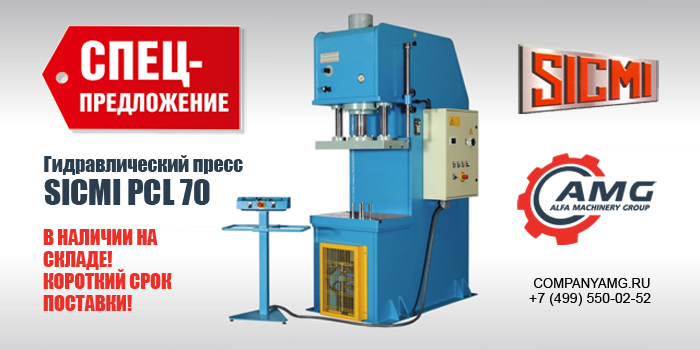

Гидравлический пресс SICMI PCL 70 - в наличии на складе, короткий срок поставки!

- Подходит для формования, штамповки, гибки и т.п.
- Ручной и полуавтоматический режимы работы.
- Плита ползуна и стол оснащены Т-образными пазами для закрепления инструментов.
- Ограничение длины хода ползуна концевым выключателем.

Верхний подвижный стол с двумя боковыми направляющими, фиксированный и закрепленный болтами нижний стол. Управление прессом полуавтоматическое скоординированными рычагом и кнопкой остановки движения, движение вверх/вниз, автоматическим ходом вверх. Контроллер SIEMENS с гидравлической группой REXROTH.

ПРИНЦИП РАБОТЫ:

В верхнюю (поршневую) полость главного цилиндра 1 пресса подается рабочая жидкость (масло) высокого давления, которая давит на поршень 2 и перемещает его вместе со штоком и ползуном 3 вниз. В нижней части ползуна крепится прессовый инструмент (пуансоны, верхние половины пресс-форм, верхние части штампов и т.д.). Вторая часть инструмента (матрицы, нижние половины пресс-форм, нижние части штампов) крепится к столу пресса. Обратный подъем ползуна совершается путем подачи рабочей жидкости в нижнюю (штоковую) часть главного цилиндра. Извлечение готового изделия из пресс-формы производится с помощью выталкивателей 5, установленных в нижней части пресса.

С помощью выталкивателей отпрессованное изделие извлекается из пресс-формы. Усилие, прилагаемое выталкивателем для извлечения готового изделия, должно гарантировать его полное удаление из пресс-формы. В линейке прессов предусмотрено усилие 20, 40, 60, 80 т и соответствующая максимальная площадь выталкивания. Ход выталкивателей для данной линейки прессов составляет 250мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Данные станка
Усилие прессования	70 т
Длина хода цилиндра	500 мм
Размеры стола	700 х 500 мм
Размеры стола ползуна	700 х 350 мм
Рабочий ход	5 мм/сек
Быстрый ход	24 мм/сек
Вес	2 100 кг
Мощность двигателя	4 кВт

КОМПЛЕКТАЦИЯ:

- Контроллер Siemens
- Управление станком от двух кнопок
- Микрометры для верхнего/нижнего отключения хода
- Гидравлический блок
- 2 направляющие ползуна
- Защитная решетка

Подробности: +7 (499) 550-02-52 / info@coamg.ru
