Оборудование
Компания TSUGAMI производит высокоточное прецизионное металлообрабатывающее оборудование, такое, как:
- Токарные автоматы с ЧПУ
- Токарные станки с ЧПУ
- Токарные многоцелевые станки
- Фрезерные многоцелевые станки
- Шлифовальные станки
- Резьбонакатные и формообразующие станки

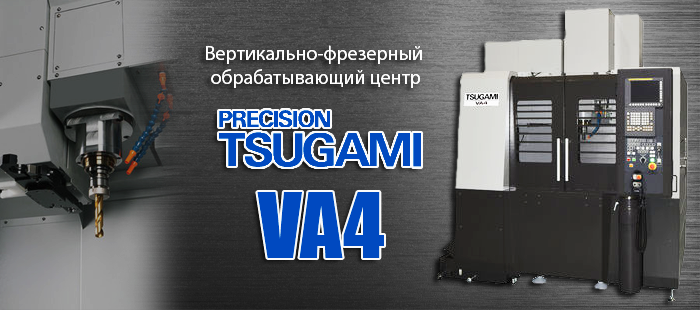

Компания не стоит на месте и постоянно улучшает свою продукцию, как совершенствуя имеющиеся модели своих станков, так и разрабатывая новые. Последняя новинка - вертикально-фрезерный обрабатывающий центр на направляющих скольжения TSUGAMI VA4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Шпиндель |
|
Внутренний диаметр конуса шпинделя |
7 / 24 |
Скорость вращения шпинделя |
100 - 10 000 об/мин |
Мощность двигателя |
18,5 / 15 / 11 кВт |

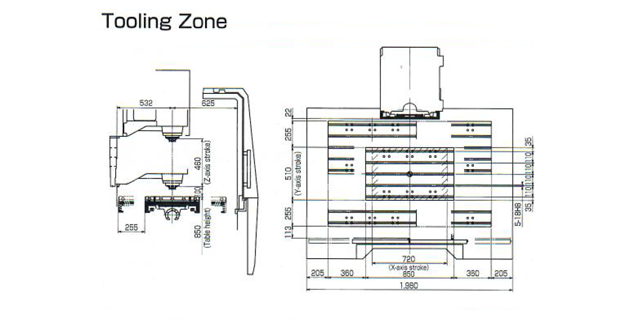

Стол |
|
Размер стола |
850 х 510 мм |
Высота стола |
850 мм |
Размер Т-образного паза |
18Н8 х 5Р = 115 мм |
Расстояние между шпинделем и столом |
100 - 560 мм |
Макс. нагрузка на стол |
800 кг |
Перемещения и скорости |
|
Перемещение по оси X |
720 мм |
Перемещение по оси Y |
510 мм |
Перемещение по оси Z |
460 мм |
Скорость ускоренного хода |
X, Y: 40 м/мин, Z: 30 м/мин |
Скорость рабочей подачи |
1 - 10 000 мм/мин |
Точность позиционирования |
+/- 0,002 мм |
Повторяемость |
+/- 0,001 мм |
Автоматическая смена инструмента |
|
Хвостовик инструмента |
JIS B 6339 40Т |
Штревель |
MAS P40T-1 |
Метод смены инструмента |
Двухвахватная рука |
Выбор инструмента |
Случайный |
Емкость инструментального магазина |
20 позиций |
Максимальный диаметр и длина инструмента |
110 х 300 мм |
Макс. вес инструмента |
8,0 кг |
Блок охлаждения |
|
Объем бака СОЖ |
240 л |
Двигатель |
0,4 кВт |
Данные станка |
|

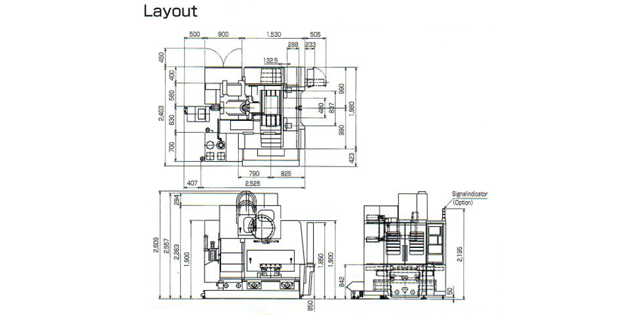

Габариты (Ширина х Длина х Высота) |
2 403 х 3 163 х 2 609 мм |
Вес станка |
5 500 кг |
Потребляемая мощность |
32 кВА |
Напряжение |
380В +/-10%, 50 Гц, 3 фазы |
Контрольный блок |
|
Устройство ЧПУ |
FANUC 0i-MF |
Название осей |
X, Y, Z |
Мин. заданное перемещение |
0,001 мм |
Датчик положения |
Абсолютный датчик |
Функция подачи |
|
Переключатель быстрой подачи |
F0, 25, 50, 100% |
Подача в минутах |
мм/мин |
Коррекция скорости подачи |
0 - 200% |
Программирование |
|
Опционный пропуск кадра |
1 |
Координатная система обработки детали |
G54 - G59 |
Постоянный цикл сверления |
Стандарт |
Дополнительная функция / функция шпинделя |
|
Вспомогательная функция |
М3 |
Функция шпинделя |
S5 |
Функция инструмента / функция коррекции на инструмента |
|
Функция инструмента |
Т2 |
Пары коррекции на инструмент |
400 |
Коррекция на длину инструмента |
Стандарт |
Коррекция на радиус вершины резца и инструмента |
Стандарт |
Выпуск |
|
Размер ЗУ для хранения УП обработки деталей |
512 кб |
Регистрируемые программы |
400 |
Настройка / дисплей |
|
Многоязычный дисплей |
Стандарт |
Функция самодиагностики |
Стандарт |
Дисплей аварийной информации |
Стандарт |
История аварийной информации |
Стандарт |
Интерфейс ввода / вывода |
|
Карта памяти, RS232C, USB |
Стандарт |
Другое |
|
Дисплей |
10,4 дюйма, цветной ЖК-дисплей |
КОМПЛЕКТАЦИЯ:
Стандартная |
Дополнительная |
- ЧПУ Fanuc 0i-MD, монитор 10.4” цветной LCD |
- Монтаж и настройка поворотного стола |
Купить в России вертикально-фрезерный обрабатывающий центр TSUGAMI VA4 вы можете у нас. Подробности: +7 (499) 550-02-52 / info@coamg.ru
