Автоматическая смена паллет

Оснастка для станков, производства компании Fermat (Чехия).

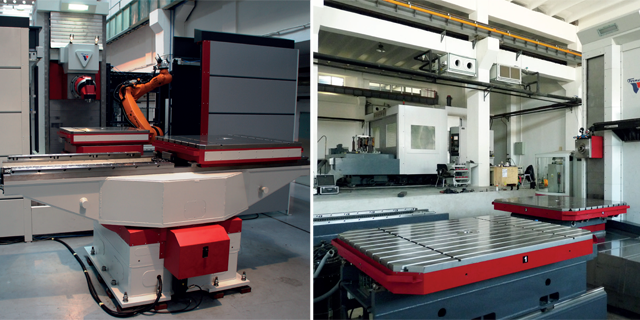

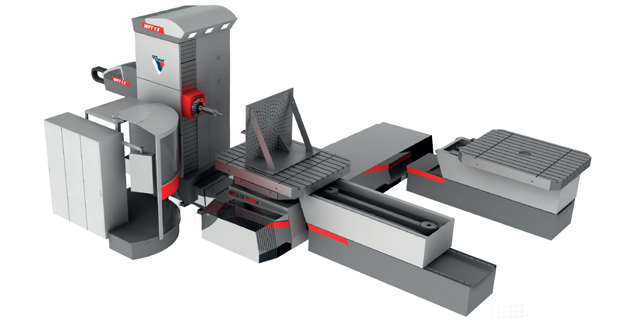

Автоматическая система замены паллет APC.
АPC служит для экономии времени в рабочем процессе. В течение одного рабочего цикла обработки, работа может осуществляться на одной паллете, в то время как другие могут быть использованы для подготовки. Система паллет состоит из двух или более паллет (в соответствии с требованиями заказчика).

Размеры паллет.
- 1 600x1 800 мм – макс. нагрузка 15 т*
- 1 800x2 200 мм – макс. нагрузка 15 т*
- 1 200x1 200 мм – макс. нагрузка 5 т**
- 1 200x1 400 мм – макс. нагрузка 5 т**
- 1 400x1 600 мм – макс. нагрузка 5 т**
* возможность 2 паллет
** возможность 2-5 паллет

Описание замены паллет.
Процесс замены паллет осуществляется в четырех основных этапах:
- Первый этап заключается в наезде паллеты с исходнойпозиции к станине оси X по точным направляющим с помощью цепного механизма, надвинутии направляющей цапфы в механизм поворотного стола и закреплении установленной позиции.
- Второй этап представляет собой надвинутие паллеты в фиксирующую позицию над поворотный стол.
- Третий этап включает запуск паллеты на поворотный стол и точное фиксирование паллеты с помощью центрирующей цапфы и гидравлики.
- После закрепления паллеты механизм замены паллет отодвинется от поворотного стола и паллета на поворотном столе готова начать рабочий цикл.
- Замена паллет длится приблизительно 100 секунд.
Автоматическая система замены паллет, поставляемая компанией Fermat значительно сокрашает время для зажимания заготовки и повышает продуктивность производственного процесса.
