Для Nomura NN 32


Станочная оснастка для станков Nomura NN 32, производства компании Tecnicrafts (Индия):

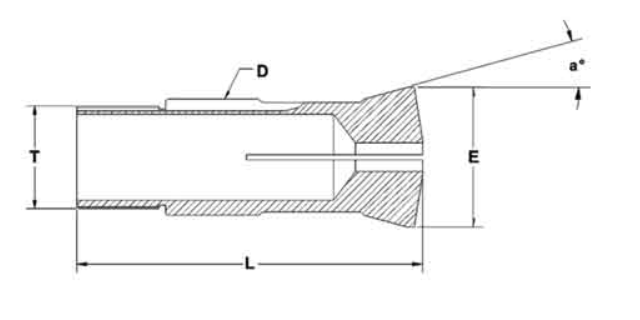

Люнетная втулка:

Код

Рис.

Диам. D,
мм

Длина L,
мм

Угол,
град.

Резьба
Т

Диам. Е,
мм

Макс. размер отверстия,
круг

Макс. размер отверстия,
шестигранник

Макс. размер отверстия,
квадрат

R22/03

1

22

70

15

M20x1

26

15.5

13

10

R26/02

1

26

77

16

M25x1

29

20

17

13

R34/02

1

34

87.5

10

M34x1

41

28

23

19

R44/01

1

44

87

20

M40x1

53

32

27

22

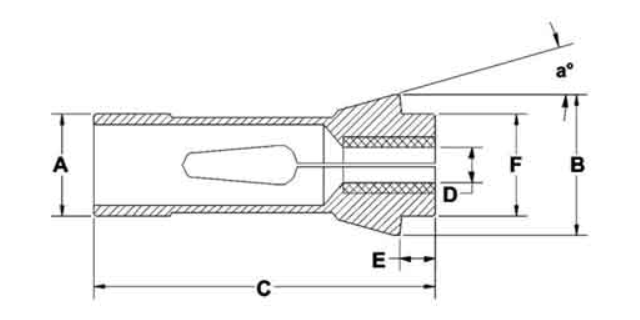

Цанга шпинделя / главного шпинделя :

Код

Рис.

Диам.
А,
мм

Диам.
В,
мм

Длина
С,
мм

Длина
Е
мм

Диам.
F,
мм

Угол,
град.

Макс.
размер
отверстия,
круг

Макс.
размер
отверстия,
шестигранник

Макс.
размер
отверстия,
квадрат

SF20/9026

3

20

26

67

3

19

16

16

13

11

SF26/9006

3

26

36

72

12

28

15

21

17

14

SF32/9076

3

32

43

84.5

7

33

16

25

21

17

SF42/99

3

42

55

94

9

42

15

36

30

25


Код

Рис.

Диам. А,
мм

Диам. В,
мм

Длина С,
мм

Длина Е
мм

Диам. F,
мм

Угол,
град.

CF20/9026

2

20

26

67

3

19

16

CF26/9006

2

26

36

72

12

28

15

CF32/9076

2

32

43

84.5

7

33

16

CF42/99

2

42

55

94

9

42

15

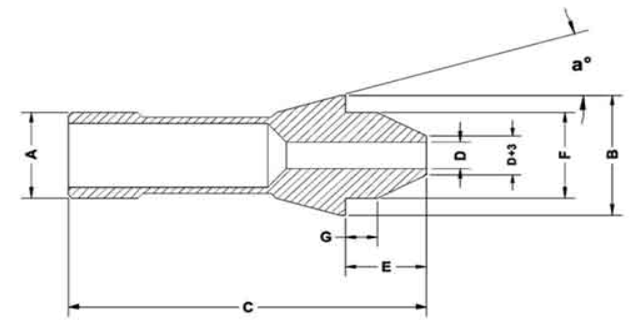

Цанга удлиненная / противошпинделя :

Код

Рис.

Диам. А,
мм

Диам. В,
мм

Длина С,
мм

Длина Е
мм

Диам. F,
мм

Длина G
мм

Угол,
град.

LN-SF 20/9028-20

4

20

26

84

20

19

3

16

LN-SF 26/9006-15

4

26

35

75

15

28

12

15

LN-SF 26/9006-20

4

26

35

80

20

28

12

15

LN-SF 26/9006-25

4

26

35

85

25

28

12

15

LN-SF 32/9076-15

4

32

43

92.5

15

33

7

16

LN-SF 32/9076-20

4

32

43

97.5

20

33

7

16

LN-SF 32/9076-25

4

32

43

102.5

25

33

7

16

LN-SF 42/99-15

4

42

55

100

15

42

9

15

LN-SF 42/99-20

4

42

55

105

20

42

9

15

LN-SF 42/99-25

4

42

55

110

25

42

9

15
