Стандартная серия GANRO

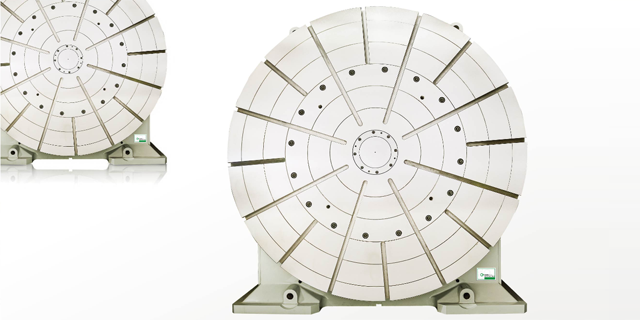

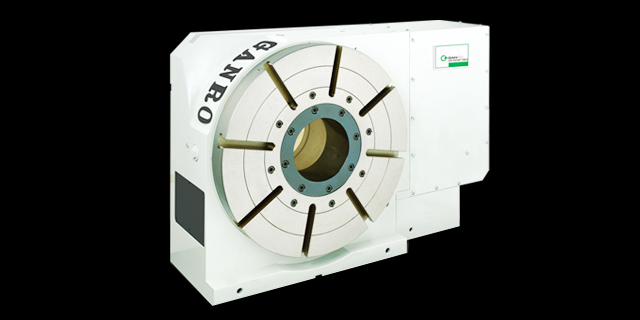

Поворотные столы стандартной серии, производства компании GANRO (Тайвань).

- Двухзаходный червяк.
- Точность индексации на протяжении длительного срока.
- Многоточечная система тормоза для обработки в тяжелых условиях.
- Может быть установлен в качестве 4 оси.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель	DR 120R	DR 170R	DR 250R	DR 320R	DR 400R	DR 500R	DR 630R	DR 800R	DR 1000R	DR 1250R	DR 1500R	DR 2000R
Ø, мм	120	170	250	320	400	500	630	800	1 000	1 250	1 500	2 000
Ø сквозного центрального отверстия, мм	30	35	70	110	130	160	230	300	400
Высота центров при верт. уст., мм	120	135	185	210	250	310	400	480	600	810	900	1 100
Общая высота при верт. уст., мм	210	240	315	380	460	570	725	880	1 100	1 435	1 650	2 100
Общая высота при гор. уст., мм	162	165	200	240	250	290	320	240	400	600	700	720
Ширина Т-пазов, мм	10Н7	12Н7	12Н7	14Н7	14Н7	18Н7	18Н7	20Н7	22Н7	22Н7	22Н7	28Н7
Ширина напр. блока, мм	14Н7	18Н7	18Н7	18Н7	18Н7	18Н7	18Н7	22Н7	22Н7	22Н7	28Н7	36Н7
Сервомотор FANUC	α2i	α4i	α8i	α12i	α12i	α22i	α22i	α22i	α30i	α30i	α30i	α40i
Сервомотор MITSUBISHI	HF75	HF103	HF153	HF203	HF203	HF353	HF353	HF353	HF453	HF453	HF453	HF703
Сервомотор SIEMENS	1FK7 042	1FK7 060	1FK7 063	1FK7 083	1FK7 083	1FK7 101	1FK7 101	1FK7 101	1FK7 103	1FK7 103	1FK7 103	1FK7 105
Сервомотор HEIDENHAIN	QSY 96A	QSY 116C	QSY 116J	QSY 155B	QSY 155B	QSY 155D	QSY 155D	QSY 155D	QSY 190C	QSY 190C	QSY 190C	QSY 190F
Общее перед. число	1:72	1:72	1:72	1:72	1:90	1:180	1:180	1:180	1:360	1:720	1:720	1:720
Макс. обороты, об/мин	27,7	27,7	27,7	27,7	22,2	11,1	11,1	11,1	5,5	2,7	2,7	2,7
Мин. дискретность перемещ., град.	0,001	0,001	0,001	0,001	0,001	0,001	0,001	0,001	0,001	0,001	0,001	0,001
Точность индекс., сек.	60	25	20	15	15	15	15	15
Точность позиц. / повтор., сек.	8	8	4	4	4	4	4	4
Усилие пневмозажима (7кг/см2), кг*м	12	25	47	73	110	175	400	610
Усилие гидрозажима (35кг/см2), кг*м	30	90	130	250	470	700	1 200	2 000	2 600	3 030	3 700	6 200
Макс. раб. вес, верт., кг	75	200	300	350	500	700	1 200	3 000	5 000	6 000	8 000	10 000
Макс. раб. вес, гориз., кг	35	100	125	150	300	350	400	550	1 000	2 000	3 000	4 000
Макс. осевая нагрузка, F, кгс	600	822	1 208	1 375	1 585	1 880	2 080	2 320	2 800	5 000	10 000	15 000
Макс. осевая нагр., FxL, кгс.м	30	90	130	250	470	700	925	1 100	1 500	2 100	2 600	3 500
Макс. осевая нагр., FxL, кгс.м	45	135	195	375	700	1 050	1 380	1 650	2 250	3 150	3 900	5 250
Крут. момент привода, кгс.м	45	23	45	78	160	230	330	380	400	500	580	700
Вес нетто, кг	35	75	125	210	330	480	830	1 150	2 000	4 000	6 500	8 000
