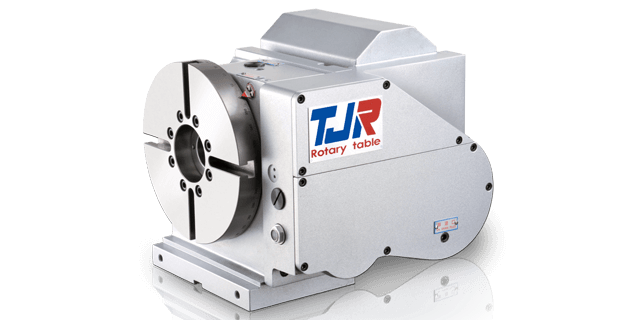

Четырехосевой поворотный стол серии ARB, производства компании TJR (Тайвань).

- Поворотные столы для станков с ЧПУ (пневматический тормоз): серия AR: приводной двигатель установлен с задней стороны стола.
- Установка приводного двигателя с задней стороны стола обеспечивает компактность столов TJR, таким образом, данные столы могут использоваться в более широком спектре станков.

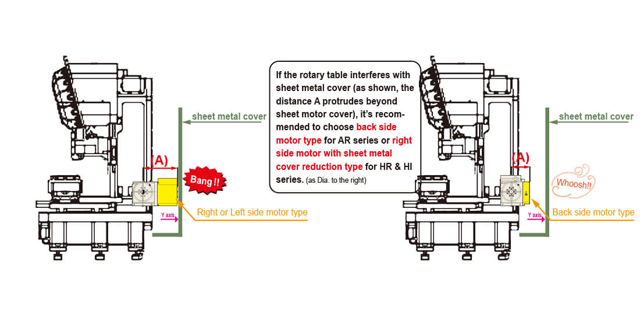

- Установка приводного двигателя с задней стороны поворотного стола расширяет рабочую зону справа и слева от планшайбы.
- Двигатель сам передает вращательный момент на планшайбу через калёные прочные шестерни герметичного редуктора с помощью червячного винта.
- Использование радиально-упорного подшипника с моментом преднатяга, обладающего высокой прочностью, дает возможность обработки тяжелых металлов.

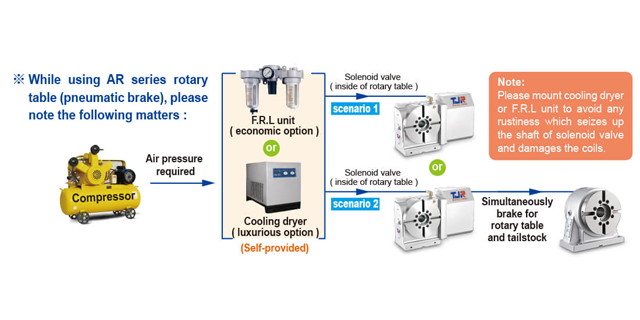

- Использование нового пневматического дискового тормозного механизма минимизирует время торможения.
- Благодаря применению шестерни с коэффициентом скоростной редукции 90:1 возможен высокоскоростной передаточный момент.
- Двухзаходный червяк и шестерня высокого японского качества обеспечивают точность индексации на протяжении длительного срока.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Характеристика / Модель

Ед. измер.

AR 170B

AR 210B

AR 250B

Диаметр стола

мм

Ø 170

Ø 210

Ø 250

Диаметр центрального отверстия стола

мм

Ø 67

Ø 67

Ø 67

Внутренний диаметр оправки для закрепления обрабатываемого изделия (опция)

мм

Ø 40H7

Ø 40H7

Ø 40H7

Внутренний диаметр

мм

Ø 40

Ø 40

Ø 40

Расстояние от центра шпинделя до стола (вертикальный)

мм

 135

160

160

Длина шпинделя (горизонтальный)

мм

-

-

-

Ширина Т-образного паза стола

мм

12H7

12H7

12H7

Ширина направляющего блока

мм

 18h7

18h7

18h7

Мин. Дискретность перемещения

 градус

0.001

0.001

0.001

Точность индексирования

сек.

 20

20

20

Точность позиционирования/повторяемость

 сек.

4

4

4

Зажимная система (Давление)

 кг/см2

пневматическая (5kg/cm2)

Зажимной момент

 кг-м

20

20

20

Модель серводвигателя

FANUC

Конусный вал со шпонкой

α4i/β8is

α4i/β8is

α4i/β8is

MITSUBISHI

Конусный вал со шпонкой

 HF-54/104

HF-54/104

HF-54/104

Коэффициент скоростной редукции

-

 1/90

1/90

1/90

Макс. скорость вращения стола

(расчеты для стола с α серводвигателем Fanuc)

 об/мин

44.4

44.4

44.4

Макс.рабочая инерция (горизонтальный)

 кг.см.сек2

2.7

4.1

5.9

Макс. рабочий вес

Вертикальный

 кг

 75

75

75

с задней бабкой

 кг

150

150

150

горизонтальный

 кг

150

150

150

Макс. прикладываемая поперечно-осевая нагрузка (когда стол зафиксирован)

F

 кгс

1450

1450

1450

FxL

 кгс.м

100

100

100

FxL

 кгс.м

 20

20

20

Макс. прикладываемый к червячной системе момент

 кг.м

18

18

18

Вес нетто (исключая вес серводвигателя)

 кг

60

65

72
