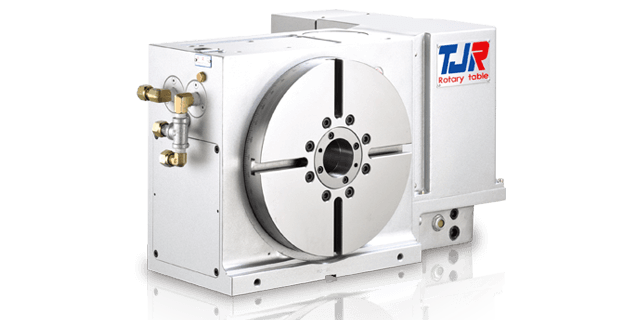

TJR - HI

Характеристика / Модель

Ед. измер.

HI 255

HI 320

HI 400

HI 500

Диаметр стола

мм

Ø 255

Ø 320

Ø 400

Ø 500

Диаметр центрального отверстия стола

мм

Ø 50H7

Ø 80H7

Ø 80H7

Ø 120H7

Внутренний диаметр

мм

Ø 50

Ø 80

Ø 80

Ø 120

Расстояние от центра шпинделя до стола (вертикальный)

мм

160

210

255

310

Длина шпинделя (горизонтальный)

мм

205

250

255

290

Ширина Т-образного паза стола

мм

12H7

14H7

14H7

18H7

Ширина направляющего блока

мм

18h7

18h7

18h7

18h7

Мин. Дискретность перемещения

градус

1° or 5°

1° or 5°

1° or 5°

1° or 5°

Точность индексирования

сек.

±5

±5

±5

±5

Точность позиционирования/повторяемость

сек.

±1

±1

±1

±1

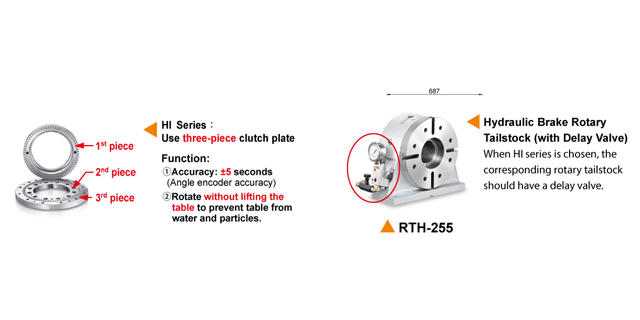

Зажимная система (Давление)

кг/см2

гидравлическая (35kg/cm2)

Зажимной момент

кг-м

300

400

500

1000

Модель серводвигателя

FANUC

-

α4i/β8is
(Конусный вал со шпонкой)

α12i/β22is
(Прямой вал без шпонки)

α12i/β22is
(Прямой вал без шпонки)

α12i/β22is
(Прямой вал без шпонки)

MITSUBISHI

-

HF-54/104
(Конусный вал со шпонкой)

HF-204
(Прямой вал без шпонки)

HF-204
(Прямой вал без шпонки)

HF-204
(Прямой вал без шпонки)

Коэффициент скоростной редукции

Об/мин

1/120

1/120

1/120

1/180

Макс. скорость вращения стола

(расчеты для стола с α серводвигателем Fanuc)

кг.см.сек2

3.33

25

25

16.6

Макс.рабочая инерция (горизонтальный)

кг

24.8

44.8

100

187.5

Макс. рабочий вес

Вертикальный

 кг

125

175

250

400

с задней бабкой

 кг

300

400

500

600

горизонтальный

кгс

300

350

500

600

Макс. прикладываемая поперечно-осевая нагрузка (когда стол зафиксирован)

F

кгс.м

1600

2000

3000

4000

Fx

кгс.м

175

250

300

600

FxL

кг.м

300

400

500

1000

Макс. прикладываемый к червячной системе момент

кг

55

80

170

250

Вес нетто (исключая вес серводвигателя)

 кг

120

210

320

410
