Наклонный поворотный стол для станков с ЧПУ серии FAR, производства компании TJR (Тайвань).

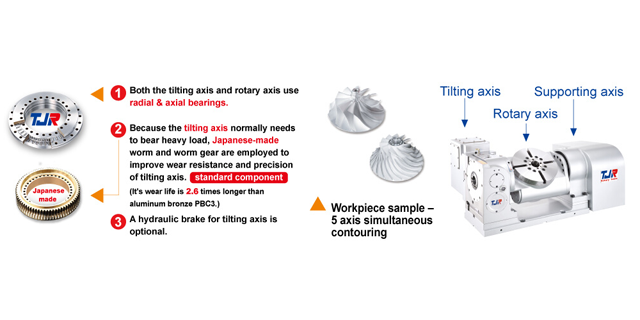

- Для обеспечения восприятия высоких нагрузок во время обработки деталей применяется двухзаходный червяк и червячное колесо производства ведущих японских производителей, которые обеспечивают точность индексации наклонной оси и ее длительный период эксплуатации.
- На наклонной оси и оси вращения устанавливаются радиально упорные подшипники.
- На наклонной оси устанавливается либо гидравлический, либо пневматический привод механизма фиксации.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Характеристика / модель

Ед. измер.

FAR 125

FAR 125B

FAR 210

Диаметр планшайбы стола

мм

Ø 125

Ø 125

Ø 210

Диаметр расточки планшайбы стола

мм

Ø 35Н7

Ø 35Н7

Ø 40Н7

Внутр. диаметр сменной втулки, устанавливаемой в расточку планшайбы (для центрирования обрабатываемого изделия)

мм

-

-

Ø 40H7

Внутренний диаметр сменной втулки, устанавливаемой в расточку планшайбы на проход

мм

Ø 25

Ø 25

Ø 40

Высота центров

мм

215

215

270

Ширина стола (без учета ширины привода)

мм

12H7

12H7

12H7

Ширина Т-образного паза стола

мм

12h7

12h7

14h7

Ширина направляющего блока



Вращ.

Накл.
(-30°~
+120°)

Вращ.

Накл.
(-30°~
+120°)

Вращ.

Накл.
(-30°~
+120°)

Мин. дискретность перемещения

град.

0.001

0.001

0.001

0.001

0.001

0.001

Точность индексирования при повороте

сек.

40

60

40

60

20

60

Повторяемость индексирования при повороте

сек.

4

4

4

4

4

4

Рабочее давление пневмосистемы

кг/см2

пневматическая (5) / гидравлическая (35)

Момент зажима

кг-м

пневм. (9)

пневм. (9)

пневм. (20) / гидр. (28)

пневм. (20) / гидр. (28)

пневм. (20) / гидр. (28)

пневм. (20) / гидр. (28)

Модель серводвигателя

FANUC, вал со шпонкой

-

α2i /
β4is

α4i /
β8is

α2i /
β4is

α4i /
β8is

α4i /
β8is

α8i /
β12is

MITSUBISHI, вал со шпонкой

-

HF75

HF54-104

HF75

HF54-104

HF54/104

HF104

Передаточное отношение

-

1/60

1/90

1/60

1/90

1/90

1/120

Макс. допустимое число оборотов стола (данные для стола с α серводвигателем FANUC)

об / мин

83.3

44.4

83.3

44.4

44.4

33.3

Макс. допустимая нагрузка на стол (при повороте)

осевая

кг

50

50

75

радиальная

кг

35

35

50

Макс. допустимые нагрузки и предельно допустимые моменты (когда стол зафиксирован)

F - радиальная нагрузка

кг

400

400

7500

FxL - изгибающий момент

кгм

12

12

28

FxL - крутящий момент

кгм

10

10

28

Макс. вращающий момент, передаваемый червячным редуктором

кгм

9

9

18

Вес нетто (исключая вес серводвигателя)

кг

97

97
