LS-160A / 200

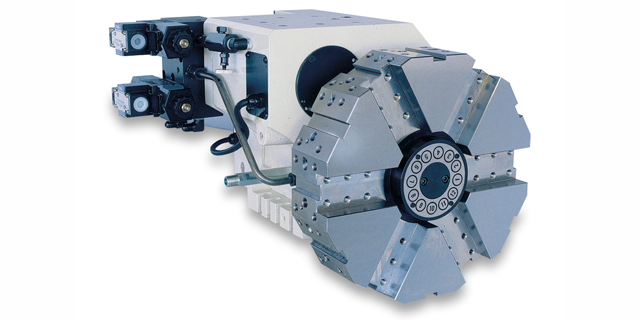

Гидравлические револьверные головки LS-120 / 160, производства компании Lio Shing (Тайвань).

- Высокая точность индексирования, быстрая смена инструмента
- Головка вращается благодаря гидравлическому двигателю с высоким крутящим моментом
- Зажим/разжим осуществляется благодаря гидравлическому приводу
- Головка может быть установлена справа или слева (выбор инструменты с произвольным расположением)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель	LS-160А	LS-200
Высота центров	80 мм	100 мм
Инструмент	8T / 10Т / 12Т	8T / 10Т / 12Т
8Т	280 м/м	300 м/м
10Т	300 м/м	340 м/м
12Т	316 м/м	410 м/м
Расточный инструмент	Ø25 Ø32	Ø32 Ø40
Инструмент для наружной обработки	Ø20 Ø25	Ø20 Ø25
Боковой резец	Ø20 Ø25	Ø20 Ø25
Смена инструмента (от инструмента к инструменту)	0.5 сек.	0.45 сек.
Смена инструмента (вкл. время зажима)	0.6 сек.	0.55 сек.
Время индексации на 180°	1.6 / 2 / 2.3 сек.	1.4 / 1.7 / 2 сек.
Время индексации 180° (вкл.время зажима)	1.7 / 2.1 / 2.4 сек.	1.5 / 1.8 / 2.1 сек.
Тип гидравлической системы	OMM80	OMM100
Электроклапан	AC 110V DC 24V	AC 110V DC 24V
Гидравлическое рабочее давление	(25-30) 25 кгс/см2	(35-40) 35 кгс/см2
Повторяемость	0.003 мм	0.003 мм
Вес нетто (без диска)	78 кг	106 кг
Тип торцевого зубчатого соединения	24160	24180
Скорость подачи	20 л/мин	30 л/мин
Боковое давление	2.2 кгс	3.8 кгс
