LS-320

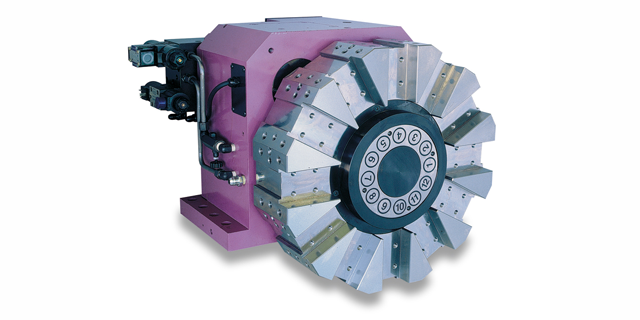

Гидравлические револьверные головки LS-320, производства компании Lio Shing (Тайвань).

- Высокая точность индексирования, быстрая смена инструмента
- Головка вращается благодаря гидравлическому двигателю с высоким крутящим моментом
- Зажим/разжим осуществляется благодаря гидравлическому приводу
- Головка может быть установлена справа или слева (выбор инструменты с произвольным расположением)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель

LS-320

Высота центров

160 мм

Инструмент

8T / 10Т / 12Т

480 м/м

10Т

480 м/м

12Т

520 м/м

Расточный инструмент

Ø50

Инструмент для наружной обработки

Ø25 Ø32

Боковой резец

Ø25 Ø32

Смена инструмента (от инструмента к инструменту)

0.55 сек.

Смена инструмента (вкл. время зажима)

0.75 сек.

Время индексации на 180°

1.8 / 2.2 / 2.6 сек.

Время индексации 180° (вкл.время зажима)

1.9 / 2.2 / 2.7 сек.

Тип гидравлической системы

OMP250

Электроклапан

AC 110V DC 24V

Гидравлическое рабочее давление

(40) 40 бар

Повторяемость

0.003 мм

Вес нетто (без диска)

237 кг

Тип торцевого зубчатого соединения

24250

Скорость подачи

40 л/мин

Боковое давление

7.250 кгс

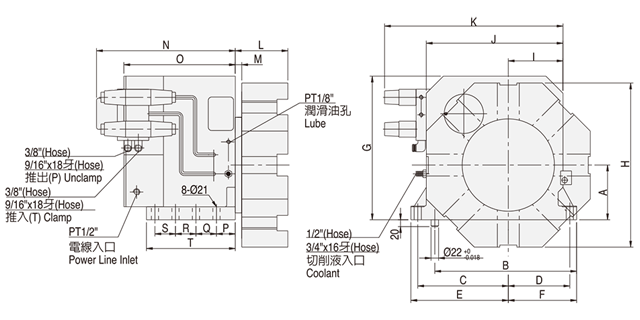

РАЗМЕРЫ (рис.2):

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

160

415

265

180

285

200

420

480

160

400

522

154

19

406

326

55

60

60

60

260
