LS-120SV / 160SV / 200SV

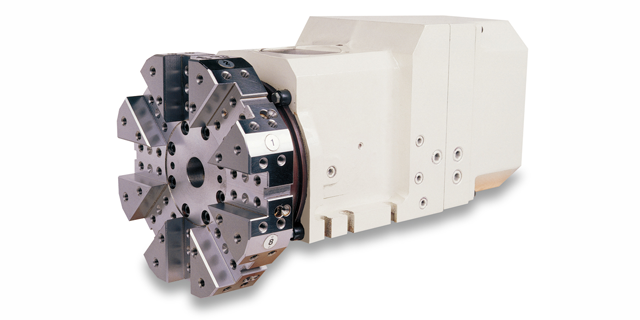

Револьверные головки с сервоприводом LS-120SV / 160SV / 200SV, производства компании Lio Shing (Тайвань).

- Тип привода: сервомотор
- Высокий крутящий момент, низкий уровень шума
- Быстрая смена инструмента
- Возможно управление различными контроллерами систем ЧПУ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель

LS-120SV

LS-160SV

LS-200SV

Высота центров

63 мм

80 мм

100 мм

Инструмент

8T / 10Т

8T / 10Т / 12Т

8T / 10Т / 12Т

228 м/м

280 м/м

300 м/м

10Т

270 м/м

300 м/м

340 м/м

12Т

-

316 м/м

410 м/м

Расточный инструмент

Ø20 Ø25

Ø25 Ø32

Ø32 Ø40

Инструмент для наружной обработки

Ø20

Ø16 Ø20 Ø25

Ø20 Ø25

Боковой резец

Ø20

Ø16 Ø20 Ø25

Ø20 Ø25

Смена инструмента (от инструмента к инструменту)

0.42 / 0.4 сек.

0.4 / 0.38 / 0.35 сек.

0.4 / 0.38 / 0.35 сек.

Смена инструмента (вкл. время зажима)

0.52 / 0.5 сек.

0.5 / 0.48 / 0.45 сек.

0.5 / 0.48 / 0.45 сек.

Время индексации на 180°

0.83 сек.

0.85 сек.

0.85 сек.

Время индексации 180° (вкл.время зажима)

0.93 сек.

0.87 сек.

0.87 сек.

Тип торцевого зубчатого соединения

Трехэлементный

Трехэлементный

Трехэлементный

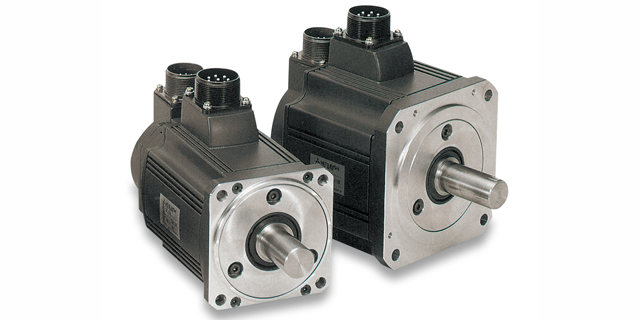

Сервомотор

HC-UFS43K

HF-SP52JK

HF-SP102JK

Гидравлическое рабочее давление

(20-30) 30 бар

(20-30) 30 бар

(35-40) 35 бар

Повторяемость

0.003 мм

0.003 мм

0.003 мм

Вес нетто (без диска)

40 кг

72 кг

95

Скорость подачи

20 л/мин

20 л/мин

30 л/мин

Боковое давление

1.640 кгс

2.500 кгс

3.130 кгс
