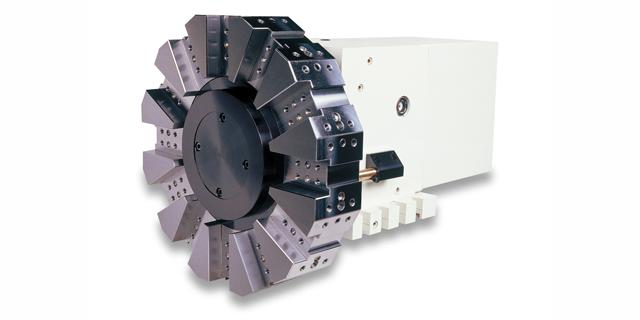

Револьверные головки с сервоприводом LS-250SV / 320SV, производства компании Lio Shing (Тайвань).
- Тип привода: сервомотор
- Высокий крутящий момент, низкий уровень шума
- Быстрая смена инструмента
- Возможно управление различными контроллерами систем ЧПУ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Модель |
LS-250SV |
LS-320SV |
Высота центров |
125 мм |
160 мм |
Инструмент |
8T / 10Т / 12Т |
8T / 10Т / 12Т |
8Т |
420 м/м |
480 м/м |
10Т |
420 м/м |
520 м/м |
12Т |
440 м/м |
550 м/м |
Расточный инструмент |
Ø32 Ø40 |
Ø50 |
Инструмент для наружной обработки |
Ø20 Ø25 |
Ø25 Ø32 |
Боковой резец |
Ø20 Ø25 |
Ø25 Ø32 |
Смена инструмента (от инструмента к инструменту) |
0.43 / 0.41 / 0.39 сек. |
0.65 / 0.55 / 0.5 сек. |
Смена инструмента (вкл. время зажима) |
0.53 / 0.51 / 0.49 сек. |
0.85 / 0.75 / 0.7 сек. |
Время индексации на 180° |
0.9 сек. |
1.6 сек. |
Время индексации 180° (вкл.время зажима) |
1.1 сек. |
1.9 сек. |
Тип торцевого зубчатого соединения |
24210 |
24250 |

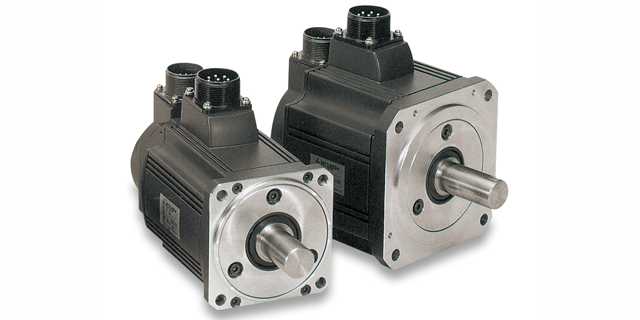

Сервомотор |
HF-SP81JK |
HF-SP81JK |
Гидравлическое рабочее давление |
(35-40) 35 бар |
40 бар |
Повторяемость |
0.003 мм |
0.003 мм |
Вес нетто (без диска) |
125 кг |
190 кг |
Скорость подачи |
40 л/мин |
40 л/мин |
Боковое давление |
6.380 кгс |
7.250 кгс |

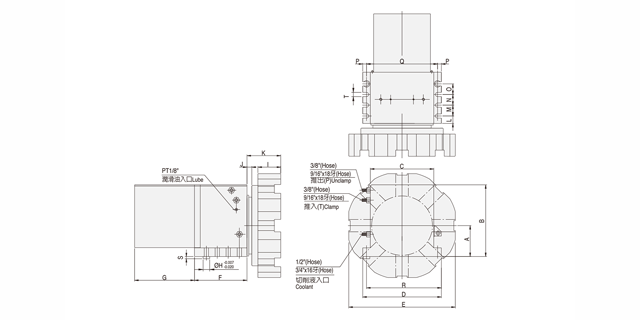

РАЗМЕРЫ 250SV/320SV (рис.2):
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
S |
T |
125 |
290 |
250 |
310 |
420 |
207 |
236 |
26 |
90 |
19 |
133 |
30 |
44 |
43 |
43 |
15 |
280 |
295 |
9 |
17 |
160 |
420 |
400 |
490 |
480 |
260 |
230 |
22 |
135 |
19 |
154 |
55 |
60 |
60 |
60 |
22.5 |
445 |
420 |
20 |
21 |
