Система ЧПУ MANUALplus 620 для токарной обработки, производства компании HEIDENHAIN (Германия).

MANUALplus 620 – система контурного управления для токарных станков

Система управления MANUALplus пригодна для ежедневного использования на токарных станках и отличается удобным ручным управлением. Способ задания циклов, ориентированный на пользователя, позволяет квалифицированному оператору быстро и эффективно программировать и производить обработку на токарном станке.

С внедрением системы управления MANUALplus 620 расширяются области применения одношпиндельных токарных станков с ЧПУ. Одновременно с этим, использование средства разработки программ smart.Turn позволило компании HEIDENHAIN осуществить дальнейший шаг в направлении «дружественного» обслуживания станков. Наглядный ввод формуляров, предварительное объявление глобальных переменных, возможность выбора, а также однозначная графическая поддержка гарантируют скорость и простоту обслуживания. Основой обновленного пользовательского интерфейса smart.Turn является стандарт HEIDENHAIN-DIN PLUS, в котором он и формирует управляющие программы. С той целью, чтобы во время выполнения программы в распоряжении программиста и оператора станка была вся необходимая подробная информация.

Система управления MANUALplus 620 предназначена для токарных станков с главным шпинделем, направляющими (оси X и Z), С-осью или позиционируемым шпинделем и приводным инструментом. Система подходит для горизонтальных и вертикальных токарных станков с простым креплением инструмента или с револьверной головкой. Цикловые токарные станки предназначены, как правило, для мелко- и среднесерийного производства. При использовании системы MANUALpus 620 пользователь извлекает выгоду из легко осваемого программирования циклов, при котором детали обрабатывается быстрее и эффективнее. Если же требования возрастают, и Вы решаете комплексные задачи на своем токарном станке, тогда Вы разрабатываете управляющие программы при помощи нового средства разработки smart.Turn. На токарных станках с ЧПУ средства разработки smart.Turn является основным для написания управляющих программ.

К тому же, новый способ написания управляющих программ не нуждается в продолжительном периоде приобретения навыков работы с ним, так как специалисту не нужно разбираться ни с G- и M-функциями, ни с блоком обработки данных. Средство разработки smart.Turn обладает легко осваиваемым способом вода формуляров.

Технические характеристики
Разрешение при вводе и дискретность индикации	Ось X: 0,5 мкм, Диаметр: 1 мкм Ось Z: 1 мкм Ось C: 0,001°
Интерполяция	Линейная: по 2 главным осям (макс. ± 100 м) Круговая: по 2 осям (макс. радиус 999 м) Ось C: интерполяция осей X и Z с осью C
Скорость подачи	мм/мин или мм/об. Постоянная скорость резания макс. подача (60 000/число пар полюсов ? шаг винта) при fPWM = 5000 Гц
Управление осями	Встроенное цифровое управление для синхронных и асинхронных электродвигателей Точность управления положением: период сигнала датчика положения/1024 Цикл управления положением: 3 мс Цикл управления частотой вращения: 0,6 мс Управление током: 0,1 мс
Компенсация погрешностей	Линейные и нелинейные погрешности осей, люфт, пики реверсирования при круговых движениях Трение покоя
Интерфейсы передачи данных	Интерфейс Fast-Ethernet 100 BaseT 2x USB 1.1

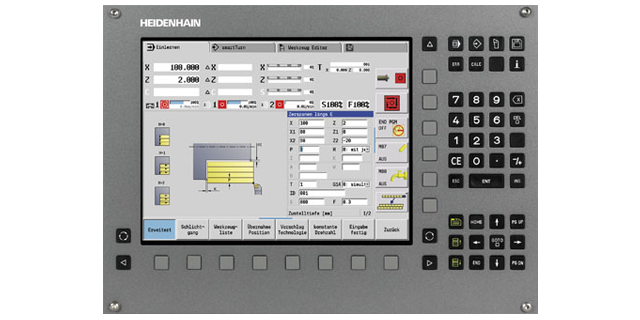

Компоненты	Основной компьютер MC 420 Блок управления цифровыми приводами CC 422 Пульт BFT 131 с 12,1-дюймовым цветным TFT-монитором
Операционная система	Операционная система реального времени HEROS для управления станком
Запоминающее устройство	RAM-память 512 Мбайт для нужд ЧПУ Жесткий диск с программной памятью не менее 13 Гбайт
Температура окружающей среды	Эксплуатация: от 5 °C до 45 °C Хранение: от –35 °C до 65 °C
