NCL152515

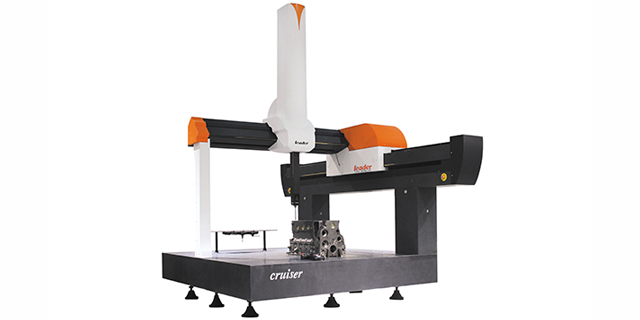

Координатно-измерительная машина Cruiser NCL152515, производства компании Leader Metrology (Китай).

Эта КИМ обеспечивает максимальный объем измерения для крупногабаритных изделий. Высокая стабильность и точность измерений достигается за счет передовых средств и методов, разработанных профессиональным программным обеспечением, c использованием анализа методом конечных элементов и динамических свойств. Фиксированная L-образная мостовая конструкция подвижного рабочего стола имеет обширное пространство для измерений. Кроме того, в КИM серии Cruiser изменения в наклоне и повороте в горизонтальной плоскости во время работы сводятся к минимуму, что значительно повышает точность и стабильность измерений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Общие данные
Диапазон измерений (X, Y, Z)	1 500 х 2 500 x 1 500 мм
Габаритный размер (Lx, Ly, Lz)	2 700 x 4 300 x 4 650 мм
Рабочая зона (Wx, Wy, Wz)	1 700 x 2 700 x 1 700 мм
Масса машины	11 300 кг
Макс. масса детали	4 000 кг
Точность измерения ISO10360-2:2009/GB/T16857.2-2006
S MPEE	3.8+4L/1000 мкм
S MPEP	4.0 мкм
P MPEE	3.2+3L/1000 мкм
P MPEP	3.5 мкм
Дополнительно
Напряжение питания	220 В
Давление воздуха	0,5 - 1,0 Мпа
Точность фильтрации	0,3 мкм
Расход воздуха	0,3 - 0,45 м3/мин
Рабочий диапазон температур	18 - 22 °C
Часовой температурный цикл	1 °C/ч
Скорость изменения температуры	1 °C/м
Относительная влажность	55 - 65 %
