NCE163515

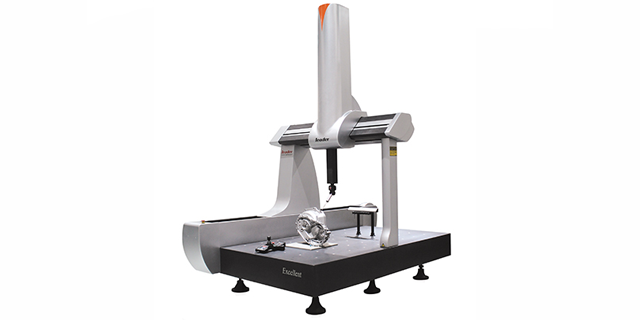

Координатно-измерительная машина Excellent NCE163515, производства компании Leader Metrology (Китай).

Эта КИМ подходит для особых измерений сверхточных и сверхсложных изделий в таких отраслях, как медицинское оборудование, спутники, авиадвигатели, лопасти турбин, прецизионные детали автомобилей и т.д. В КИM серии Excellent применяются высокоточные линейки, система управления и система компенсации температуры. Машина может использовать не только сканирующий датчик и датчик Revo, но и автоматический манипулятор и автоматическую систему загрузки. Максимально точные результаты измерений упростят изготовление подобных изделий и повысят точность их исполнения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Общие данные
Диапазон измерений (X, Y, Z)	1 600 х 3 500 х 1 500 мм
Габаритный размер (Lx, Ly, Lz)	2 360 х 4 540 х 4 520 мм
Рабочая зона (Wx, Wy, Wz)	1 780 х 4 330 х 1 700 мм
Масса машины	10 010 кг
Макс. масса детали	3 000 кг
Макс. скорость измерения	400 мм/с
Макс. ускорение привода	900 мм/с2
Точность измерения ISO10360-2:2001/GB/T16857.2-2006
S MPEE	3.5+3L/1000 мкм
S MPEP	3.5 мкм
P MPEE	3.2+3L/1000 мкм
P MPEP	3.0 мкм
Дополнительно
Напряжение питания	220 В
Давление воздуха	0,5 - 1,0 Мпа
Точность фильтрации	0,3 мкм
Расход воздуха	0,12 - 0,45 м3/мин
Рабочий диапазон температур	19 - 21 °C
Часовой температурный цикл	0,5 °C/ч
Скорость изменения температуры	0,5 °C/м
Относительная влажность	55 - 65 %
