NCG20XX15

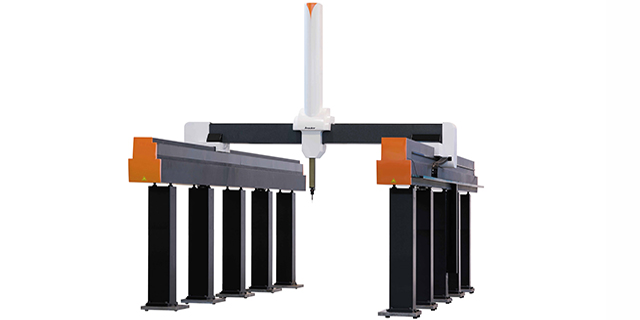

Координатно-измерительная машина Navigator NCG20XX15, производства компании Leader Metrology (Китай).

КИМ портального типа серии Navigator отличается высокой точностью, большой прочностью, высокой жесткостью и хорошей стабильностью. Она подходит для контроля точности изделий больших размеров в таких отраслях, как автомобилестроение, авиация, судостроение и крупные пресс-формы. КИM серии Navigator обладает множеством средств защиты, обеспечивающих высокую безопасность при эксплуатации. Она оснащена высокомощной системой передачи. Двойные линейки и приводная система, а также технология многоосевого скоординированного сканирования обеспечивают точность измерения очень крупных и сложных изделий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Общие данные
Диапазон измерений (X, Y, Z)	2 000 х XX x 1 500 мм
Габаритный размер (Lx, Ly, Lz)	3 490 x XX x 4 370 мм
Макс. размер детали (Lx, Ly, Lz)	2 350 x XX x 1 690 мм
Масса машины	XX кг
Точность измерения ISO10360-2:2009/GB/T16857.2-2006
S MPEE	от 5.0+5L/1000 мкм
S MPEP	от 5.0 мкм
P MPEE	от 3.5+4L/1000 мкм
P MPEP	от 4.0 мкм
Дополнительно
Напряжение питания	220 В
Давление воздуха	0,5 - 1,0 Мпа
Точность фильтрации	0,3 мкм
Расход воздуха	0,3 - 0,45 м3/мин
Рабочий диапазон температур	18 - 22 °C
Часовой температурный цикл	1 °C/ч
Скорость изменения температуры	1 °C/м
Относительная влажность	55 - 65 %
