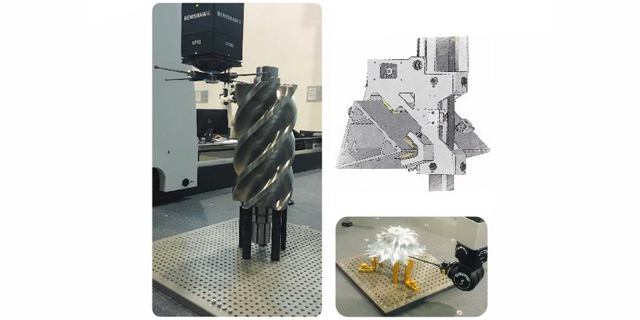

Координатно-измерительная машина Tornado NCA10128, производства компании Leader Metrology (Китай).
КИМ изготовлена из авиационного алюминиевого сплава, вследствие чего, машина позволяет обнаруживать и измерять детали с чрезвычайно высокой скоростью, что соответствует требованию заказчиков к высокой эффективности измерений.
- Четырехсторонняя плавающая конструкция, используемая по оси Y, исключает движение торсионного маятника для обеспечения высокой жесткости и стабильности машины.
- Привод по оси Y расположен ближе к центру перемещения, основная опора легче, что позволяет снизить вес движущихся частей и обеспечить высокую скорость и стабильность машины.
- Для оси X применена технология прецизионной треугольной поворотной балки из авиационного алюминиевого сплава, которая имеет более низкий центр тяжести, лучшее соотношение массы и жесткости и обеспечивает более надежное перемещение по сравнению с прямоугольными и поперечными балками.
- Ось Z и каретка изготовлены из авиационного алюминиевого сплава, что обеспечивает постоянство расширения при работе в более жестких температурных условиях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Общие данные |
|
Диапазон измерений (X, Y, Z) |
1 000 х 1 200 х 800 мм |
Габаритный размер (Lx, Ly, Lz) |
1 960 х 2 370 х 3 150 мм |
Рабочая зона (Wx, Wy, Wz) |
1 190 х 1 814 х 1 040 мм |
Масса машины |
2 460 кг |
Макс. масса детали |
1 800 кг |
Макс. скорость измерения |
530 мм/с |
Макс. ускорение привода |
1 750 мм/с2 |
Точность измерения ISO10360-2:2009/GB/T16857.2-2006 |
|
S MPEE |
2.7+3.3L/1000 мкм |
S MPEP |
2.7 мкм |
Дополнительно |
|
Напряжение питания |
220 В |
Давление воздуха |
0,5 - 1,0 Мпа |
Точность фильтрации |
0,3 мкм |
Расход воздуха |
0,3 - 0,45 м3/мин |
Рабочий диапазон температур |
18 - 22 °C |
Часовой температурный цикл |
1 °C/ч |
Скорость изменения температуры |
1 °C/м |
Относительная влажность |
45 - 75 % |
