NCA152512

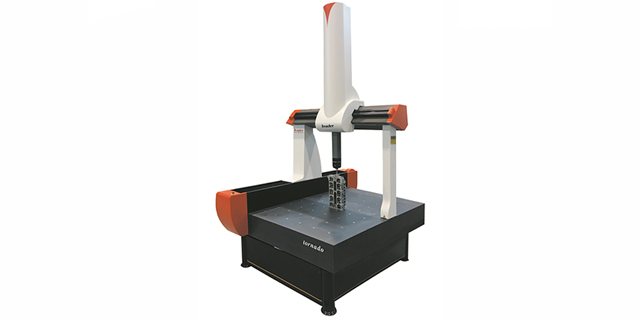

Координатно-измерительная машина Tornado NCA152512, производства компании Leader Metrology (Китай).

КИМ изготовлена из авиационного алюминиевого сплава, вследствие чего, машина позволяет обнаруживать и измерять детали с чрезвычайно высокой скоростью, что соответствует требованию заказчиков к высокой эффективности измерений.

- Четырехсторонняя плавающая конструкция, используемая по оси Y, исключает движение торсионного маятника для обеспечения высокой жесткости и стабильности машины.
- Привод по оси Y расположен ближе к центру перемещения, основная опора легче, что позволяет снизить вес движущихся частей и обеспечить высокую скорость и стабильность машины.
- Для оси X применена технология прецизионной треугольной поворотной балки из авиационного алюминиевого сплава, которая имеет более низкий центр тяжести, лучшее соотношение массы и жесткости и обеспечивает более надежное перемещение по сравнению с прямоугольными и поперечными балками.
- Ось Z и каретка изготовлены из авиационного алюминиевого сплава, что обеспечивает постоянство расширения при работе в более жестких температурных условиях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Общие данные
Диапазон измерений (X, Y, Z)	1 500 х 2 500 х 1 200 мм
Габаритный размер (Lx, Ly, Lz)	2 190 х 3 850 х 3 870 мм
Рабочая зона (Wx, Wy, Wz)	1 690 х 3 200 х 1 400 мм
Масса машины	6 730 кг
Макс. масса детали	3 000 кг
Макс. скорость измерения	400 мм/с
Макс. ускорение привода	1 050 мм/с2
Точность измерения ISO10360-2:2009/GB/T16857.2-2006
S MPEE	3.5+4L/1000 мкм
S MPEP	3.5 мкм
Дополнительно
Напряжение питания	220 В
Давление воздуха	0,5 - 1,0 Мпа
Точность фильтрации	0,3 мкм
Расход воздуха	0,3 - 0,45 м3/мин
Рабочий диапазон температур	18 - 22 °C
Часовой температурный цикл	1 °C/ч
Скорость изменения температуры	1 °C/м
Относительная влажность	45 - 75 %
