TMA RG-530S

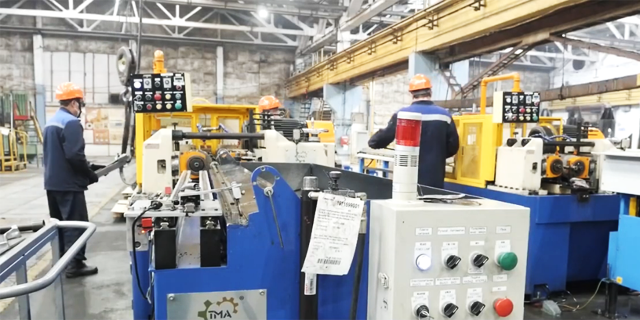

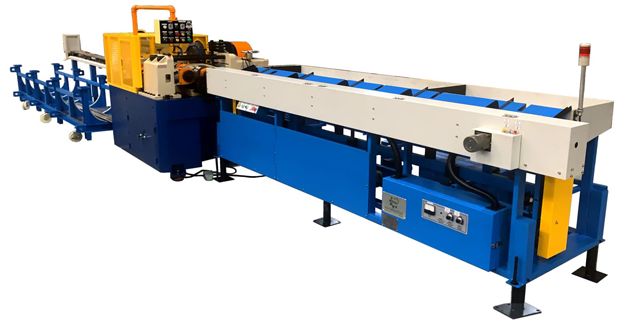

Гидравлический резьбонакатный станок для накатки резьбы на шпильки RG-530S, производства компании TMA (Тайвань).

Оборудование для накатки резьбы на прутки сконструировано для высокоскоростного и полностью автоматического нарезания резьбы широкого спектра, как, например, однозаходная резьба, двухзаходная резьба, трехзаходная резьба, американская унифицированная тонкая резьба и т.д. Высокоскоростное резьбонакатное оборудование с автоматическим устройством подачи прутка и системой выгрузки имеет прочную конструкция, обеспечивающую высокую стабильность работы. Двигатель шпинделя повышенной мощности позволяет накатывать резьбу на высокой скорости. Комбинация резьбонакатного станка и системы автоматической подачи обеспечивает значительное сокращение трудозатрат и повышает производительность.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Общие данные

Вид подачи

Сквозная подачи (подача на проход) и поперечная подача (врезанием)

Максимальное расстояние между осями шпинделей (мм)

220

Минимальное расстояние между осями шпинделей (мм)

145

Максимальное давление накатки (регулируется) (т)

35

Производительность (метров в минуту)

1,8

Площадь, занимаемая оборудованием (мм)

2 000 х 1 560

Вес оборудования (кг)

2 000

Параметры заготовки

Диаметр (мм)

6 - 60

Шаг резьбы (витков на дюйм)

0.75 - 6.0P / 40 - 4TPI

Максимальная длина (мм)

Не ограничена при сквозной подаче (подача на проход) и поперечная подача (врезанием)

Резьбонакатные ролики

Скорость вращения (об/мин)

15, 23, 36, 52

Максимальный внешний диаметр (мм)

180

Внутренний диаметр (мм)

54

Максимальная ширина (высота) (мм)

150

Мощность двигателей

Двигатель шпинделя (л.с.)

10

Мощность гидравлического насос (л.с.)

5

Двигатель системы охлавждения (л.с.)

1/8

Автоматическое загрузочное устройство для накатки

М14 - М20

1 комплект

М22 - М28

1 комплект

М30 - М36

1 комплект

Длина заготовки (мм)

1 000 - 2 000

Система выгрузки

Емкость для продукции (мм)

500 х 320

Грузоподъемность (кг)

1 000


КОМПЛЕКТАЦИЯ:

Стандартная

Дополнительная

- Комплект резьбонакатных роликов
- Полная гидравлическая система с измерителями давления и защитой против перегрузки
- Электрическое оборудование с контролем безопасности
- Система охлаждения
- Грязевой щит
- Безопасное покрытие
- Ножной тормоз
- Ящик инструментов для регулировки
- Устройство автоматической загрузки и выгрузки

- Панель управления 24В
- Устройство аварийной остановки
- Устройство автоматического отключения питания для распределительной коробки
- Защитный кожух
- Магнитный отделитель стружки
