TMA RG-20

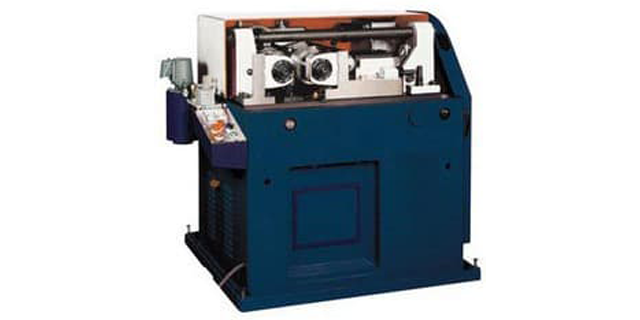

Станок для накатки резьбы на специальные детали RG-20, производства компании TMA (Тайвань).

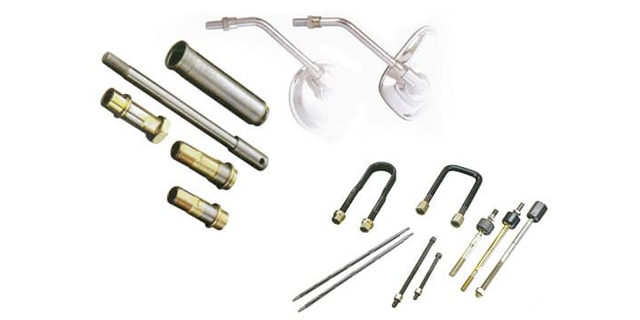

Сочетание механизма снижения скорости и эксцентричного вращения резьбонакатных роликов обеспечивает более точное и удобное производство большого ассортимента резьбовых деталей. Станки оснащены системами смазки для повышения долговечности ползунов. Включает в себя эксцентричный кулачковый механизм, продуманную и простую конструкцию и простоту в эксплуатации для производства маленьких высококачественных винтов для швейных машин, велосипедов, автомобилей, мотоциклов, оборудования, инструментов и высокоточного оборудования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Общие данные
Размеры заготовки, наружный диаметр	5-22 мм / 3/16″-7/8″
Размеры заготовки, шаг резьбы	0.75-2.5 P / 40-9 витков на дюйм
Размеры заготовки, макс. длина	48 мм / 1-7/8″
Резьбонакатные ролики, скорость накатывания	40 об/мин.
Резьбонакатные ролики, макс. внешний диаметр	120 мм / 4-3/4″
Резьбонакатные ролики, внутренний диаметр	40 мм / 1-9/16″
Резьбонакатные ролики, макс. ширина	50 мм / 2″
Макс. расстояние между центрами валов шпинделя	140 мм / 5-1/2″
Мин. расстояние между центрами валов шпинделя	100 мм / 4″
Производительность	9-30 шт/мин
Двигатель шпинделя, 3 фазы, переменный ток	3 л.с.
Двигатель насоса для подачи СОЖ, 3 фазы, переменный ток	1/8 л.с.
Занимаемая площадь	1 090 × 740 мм
Вес нетто	970 кг
Вес брутто	1 130 кг
Габариты в упаковке (Д × Ш × В)	1 240 × 850 × 1 220 мм
